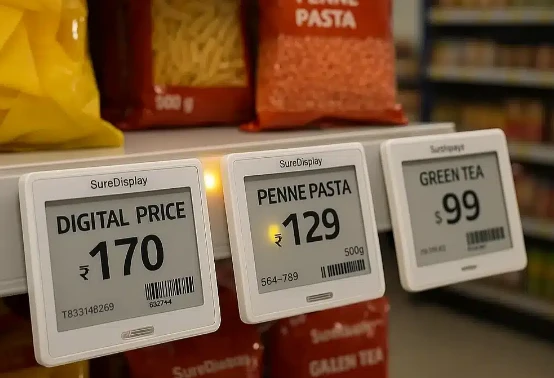

Íme, amit a legtöbb ember nem ért az ESL-ről: az önálló képernyő semmi. Szó szerint haszontalan. Szükséged van ahálózatadatokat eljuttatni hozzá,szoftverhogy megmondja, mit jelenítsen meg, ésemberekaz egész rendszert valódi üzletekben telepíteni,{0}}ez jelenti a „megoldást”. Maga a terminál, hálózat nélkül, egy tégla. És ha a platform nem táplálja be az adatokat, mi értelme van?
Az egyik projektben egy ügyfél ragaszkodott ahhoz, hogy bázisállomásokat helyezzenek el a mennyezeti panelek belsejében, mert úgy gondolták, hogy tisztábbnak tűnik. Azt mondták nekik, hogy a jel nem fog jól áthatolni. Nem hallgattak. Három héttel az indulás után a fagyasztott rész címkéinek fele elavult árakat mutatott. Mindent ki kellett tépni és újra kellett csinálni. Háromszorosba kerül nekik.Az RF tervezés számít.
Maguk a címkék
Miért E{0}}ink?

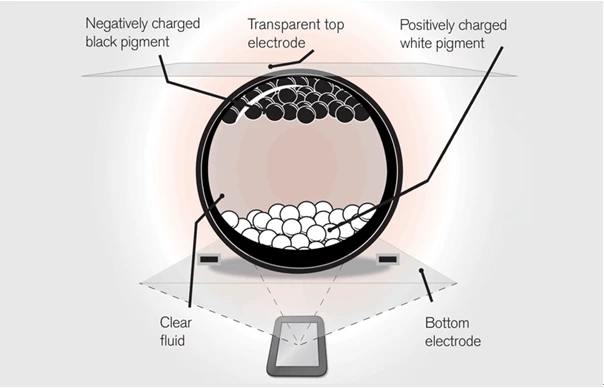

Az ESL-terminálok az e-ink képernyőhöz (E-ink) vannak kötve, és ez a választás nem véletlen. Ahogy egy hardvermérnök egyszer elmagyarázta: képzeljük el az olajban lebegő fekete-fehér részecskékkel teli apró kapszulákat. Zavarja őket elektromossággal, a részecskék körbe-körbe mozognak, megjelenik a kép. Amint kialakul a kép, csak ott marad. Vágja le az áramot, nem számít. A kép megmarad. A szakkifejezés azbistabil kijelzővagy valami ilyesmi.
Energiafogyasztásstatikus megjelenítés közben gyakorlatilag semmi. A tesztadatok azt mutatják, hogy egy 2,13-hüvelykes fekete-fehér-címke CR2450 gombelemen fut, naponta kétszer frissül, és kitartott6-8 év. Még akkor is körülbelül 4 év, ha a frissítési gyakoriságot naponta több mint 5-ször hajtják végre.
Aztán ott van az a tény, hogy nem bocsát ki fényt,{0}}a környezeti fényt visszaverve működik, ugyanúgy, mint a papír. Tudod, hogy az LCD képernyők hogyan válnak teljesen olvashatatlanná közvetlen napfényben? Az E-tinta tökéletesen tiszta marad. Éslátószögekalapvetően nem{0}}probléma. A vásárlók nem mindig közvetlenül a címke előtt állnak, igaz? Az e-tintánál nem számít.
Íme valami, amit sokan nem tudnak: az e{0}}tintaképernyők alapvető technológiáját világszerte szinte monopolizálta egy vállalat-A tajvani E Ink Corporation. Szinte minden ESL-gyártó képernyője az E Inktől vagy hivatalos partnereitől származik. Ez a strukturális tényező mélyen befolyásolja az egész iparág költségeit és versenyképességét.

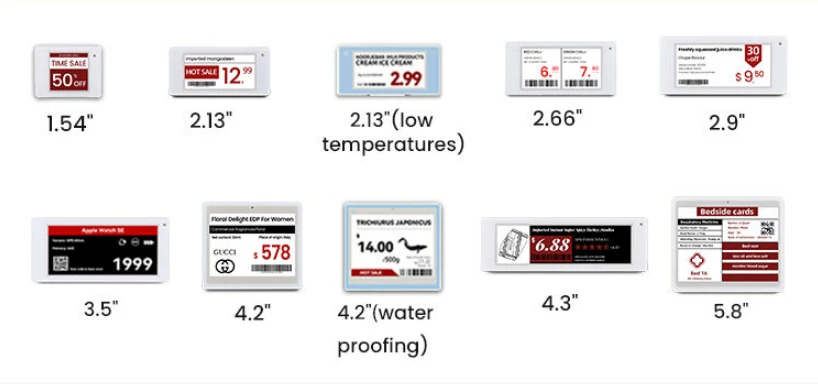

Méret opciók
A méret-aránya meglehetősen széles:
1,5 hüvelyk- normál polcszélek mindennapi termékekhez
2,9, 4,2 hüvelyk- elem, amelyhez további információra van szükség
6 hüvelyk- friss termék, hely a származáshoz, osztályzat, esetleg QR-kód
7,5 hüvelyk és feljebb- zárófejek és kategóriafejlécek, néha egészen 13 hüvelykig
Egyes 13,3 hüvelykeseket mini digitális jelként használnak, bár ezen a ponton a jelzések sora elmosódik.

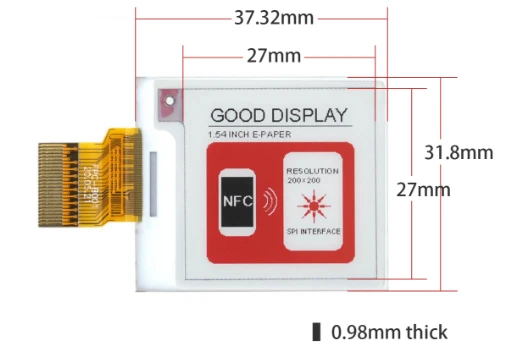

Színes kompromisszumok
Az e-inknek vannak korlátai. A korai verziók csak fekete-fehérek voltak. Aztán a gyártók rájöttek, hogyan kell hozzáadni aharmadik szín-általában piros vagy sárga{1}}, ami nagyon fontos volt a promóciós feliratoknál. A közelmúltban egy lökést kapott afelételjes-színes kijelzők.
Íme a kompromisszum, és ez jelentős:
| Írja be | Frissítési idő | Költség (2,9 hüvelyk) |
|---|---|---|
| Fekete{0}}és-fehér | 1-2 másodperc | Alapvonal |
| Három-szín | 10-15 másodperc | ~2x |
| Teljes-szín | 20+ másodperc | 3-4x |
A három{0}}színes képernyő frissítésének megtekintése fájdalmas. Így a legtöbb kiskereskedő ragaszkodik a fekete-és-fehér vagy három-színhez. A teljes-színek általában megjelennekkozmetikai részlegek, borbemutatók-olyan helyek, ahol a vizuális prezentáció megéri a prémiumot.
Miért is számít ez?{0}}A tényleges probléma
Egy regionális áruházlánc Zhejiangban végzett egy számítást: az egyik üzletükhöz42 000 SKU, a szükséges termékek 15%-át érintő akciós árváltozás8 alkalmazott közel 6 órát dolgozikaz összes címkemódosítás végrehajtásához. A címkemódosítások befejezése előtt a vásárlók jelentős része úgy látta, hogy az árak nem egyeztethetők össze a pénztári árakkal. Belső ellenőrzési adataik szerint a papírárcédulák hibaaránya kb3.2%-100 termékből körülbelül 3 ára hibás.
A helytelen árképzés számos problémához vezet:
Az ügyfelek a pénztárnál észlelik, hogy az ár eltér a polc árától-nagyon rossz tapasztalat
Sok helyen előfordulhatnak jogsértésekpénzbírságok
A promóciós stratégiák nem hajthatók végre a tervek szerint
A kiárusítási tételek kihagyják az optimális értékesítési időszakot
Az ESL lényegében ahíd. A hagyományos kiskereskedelemben az „ár a rendszerben” és az „ár a polcon” két független dologként létezik. Amikor a rendszer módosít egy árat, a polc nem frissíti automatikusan{2}}valakinek meg kell változtatnia. Ez a „valaki” a szűk keresztmetszet az információtovábbításban,{4}}mivel késések, hibák és költségek merülnek fel. Az ESL technológia segítségével küszöböli ki ezt a szűk keresztmetszetet, lehetővé téve az adatok kézi relé nélkül történő közvetlen áramlását a polcterminálokra.
Mivel az emberi munka jelenti a szűk keresztmetszetet, használjon technológiát a helyettesítésére. Abban a pillanatban, amikor az adatok megváltoznak a rendszerben, a hálózaton keresztül továbbítják a címkéket, a címkék automatikusan frissülnek. Tilos a polcokhoz sétálni, nincs papír, nincs nyomtatás.A késleltetés órákról percekre tömörítve, a hibaarány több százalékról nulla közelébe csökken, a munkaerőköltség jelentősen csökken.
Amikor az árak frissítése már nem jelent szűk keresztmetszetet, új lehetőségek nyílnak meg.Dinamikus árképzéslehetségessé válik. Az online és offline árak valós időben{1}}szinkronizálhatók. A promóciós tevékenységek pontosan a másodikra léphetnek érvénybe. Ez az igazi érték.

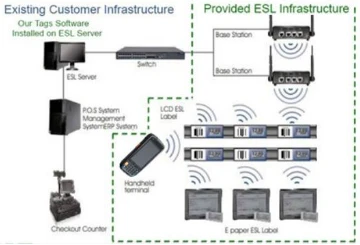

A kommunikációs darab
A címkék kezek, a bázisállomások idegek, amelyek felelősek az utasítások továbbításáért az agytól (platformtól) minden kézhez.
Bázisállomásokáltalában lapos doboz{0}}alakúak, méretükben hasonlítanak az otthoni útválasztókhoz, mennyezetre, polcra vagy falra szerelve. Minden bázisállomás egy tartományt fed le10-50 méter, a kommunikációs protokolltól, az átviteli teljesítménytől és a környezeti interferencia függvényében. Általában egy szabványos 3000 négyzetméteres szupermarket működik45-60 bázisállomás, a frissen hűtött terület sűrűbb telepítést igényel a jelárnyékolási problémák miatt.
Kommunikációs protokollok
A gyártók itt különböztetik meg{0}}a kommunikációs protokollokat. Íme, amit a különböző szállítók megosztottak az évek során:
2,4 GHz saját tulajdonú (SES-imagotag, Hanshow)
A nagyok 2,4 GHz-es szabadalmaztatott cuccokkal mentek. Mérnökeik elmagyarázzák, hogy teljes irányítást akartak a felett, hogyan viselkedik a protokoll kifejezetten az ESL esetében. Van értelme. A hátránya-egyszer az ökoszisztémában,a váltás egy rémálom. A címkéik nem fognak beszélni senki más bázisállomásaival. Egy ügyfél keverni akart. Nem lehetett megtenni.
Al-GHz (433 MHz, 868MHz)
Egyes gyártók az alacsonyabb frekvenciákat részesítik előnyben. A Pricer képviselője elmagyarázta, hogy az alacsonyabb frekvenciák jobban átütik az akadályokat, ami követi a sok betont tartalmazó raktárprojektben megfigyelteket. De aa szabályozás minden országban más, és az antennák végül nagyobbak lesznek. Ez egy kompromisszum.
Bluetooth Low Energy
Egyre népszerűbb, különösen az újabb játékosok körében. A chipek most piszok olcsók, és ez a vonzereje annak, hogy az ügyfelek rákoppinthatnak a telefonjukra a termékinformációkért. Jól demózik. A tényleges sűrű telepítéseknél azonban ahatótávolság korlátozásokkezdje el mutatni, és ott vancsatorna torlódás. Az egyik projektben a frissítési ütemezéseket el kellett különíteni, mert túl sok kiadó próbált egyszerre beszélni.
Infravörös
A Pricer ezt használja egyes rendszereiben. Kiválóan működik ott, ahol elektromágneses interferencia problémák vannak. De szükség van rátiszta rálátás, ami egy igazi boltban, ahol az emberek sétálnak és mozgatják a dolgokat, nem mindig reális.
A hatalom paradoxona
Ez teszi igazán bonyolulttá az ESL-kommunikációt: a címkéknek alig kell elszívniuk az 5-10 évig használható akkumulátort-,-azonban elküldéskor még mindig el kell fogadniuk a frissítéseket. Az a mód, ahogyan ezt megoldják, az keresztül megyszinkronizált alvási-ébrenléti ciklusok. A címkék alapvetően kómában vannak az idő nagy részében, csak a másodperc töredékére ébrednek fel az előre beállított ablakok alatt, hogy ellenőrizzék, van-e valami új. A teljesítményprofilok azt mutatják, hogy ezek a dolgok benne vannakmikroamper{0}}szintű alvás az esetek több mint 99%-ában.
Miért hoz létre vagy szakít meg projekteket az RF tervezés?
Itt érdemes több időt tölteni, mert jó néhány ESL projekt sikere vagy kudarca nagymértékben függ a kommunikációs hálózat tervezésének minőségétől.
Fém polcokvisszaveri és blokkolja a jeleket, ezért a bázisállomások helyzetét gondosan meg kell tervezni
Hűtött tokokalapvetően Faraday ketrecek{0}}fémszekrények, a kompresszor interferencia, az üvegajtók mind hatással vannak a jelekre. Általában külön belső relé eszközökre van szükség
Csúcsfrissítési időszakok éskettős lefedettségkulcsfontosságú területeken, hogy megakadályozzák az egyes hibákat

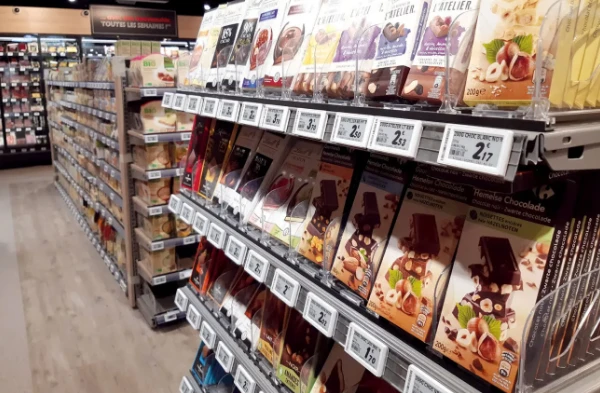

Tehát mi is az az ESL,{0}}egy definíció
Elektronikus polccímke megoldás, bontásban:
ElektronikusA - megkülönbözteti a papírtól
Polccímke- ez egy polccímke, nem egy hirdetési képernyő
Megoldás- ez egy teljes megoldás, nem egyetlen termék
Miért kell "megoldásnak" nevezni? Egy önálló elektronikus címke valóban értelmetlen,{0}}nem tudja magától lekérni az árakat, nem tudja, hogy mit jelenítsen meg, önmagában nem tud frissíteni. Ennek támaszkodnia kell akommunikációs hálózataz utasítások fogadásához támaszkodjon aszoftver platformadatok megszerzéséhez. Ez az első dolog, amit fel kell fontolni az ESL-lel.
A szoftver oldala
Alapvetően szükség van egy olyan platformra, amely lekéri az áradatokat az ERP-ből vagy a POS-ból, kitalálja, hogy melyik címkén mi szerepel, és kinyomja. Vannak sablonszerkesztők a címkeelrendezések megtervezéséhez, és néhány logika arra vonatkozóan, hogy mikor kell frissíteni.
Aintegrációs résza meglévő rendszerekkel{0}}a projektek hónapokra elakadnak. Örökös ERP, furcsa adatformátumok, informatikai részlegek, amelyek nem adnak hozzáférést.
Ezt a dolgot bevinni egy boltba
Az ESL rendszer a semmitől a befejezésig teljes mérnöki megvalósítási folyamatot igényel. Ennek a folyamatnak a bonyolultsága gyakran meghaladja az első-felhasználók elvárásait. Sok projekt itt oldalra megy, ezért ez a rész komoly figyelmet érdemel.

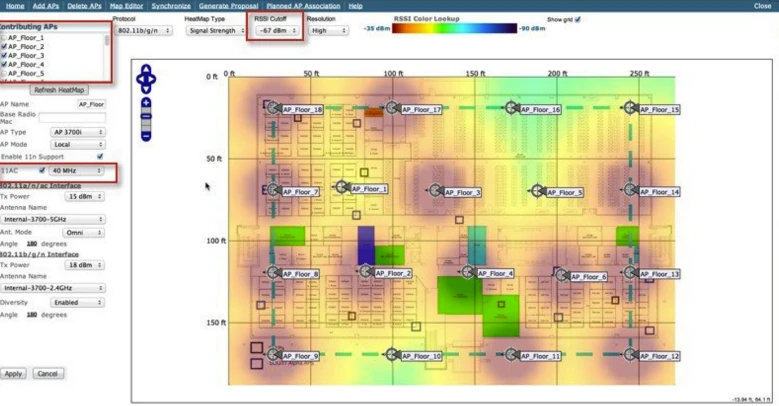

Az RF felmérés-Ahol a projektek halnak meg
De mi az, ami megöli a legtöbb projektet?RF felmérés. Vagy inkább a megfelelő hiánya.
Az ESL vezeték nélküli kommunikációra támaszkodik, és a valódi kiskereskedelmi környezet tele van akadályokkal és interferenciákkal:
Fém polcokjeleket tükröz
Hűtőszekrényektermészetes Faraday ketrecek
Beton falakblokk behatolás
Egyéb vezeték nélküli eszközökinterferenciát okoz
Csúcsforgalom idején,az emberi testek maguk is elnyelik a jeleket
Egy megfelelő RF felmérés valójában sok munka. A fizikai környezet feltérképezésével kezdődik,{1}}hol vannak a falak, hol vannak a fémpolcok, és mi okozza az interferenciát. Ezután a jelterjedési tesztek megmutatják, hogyan viselkednek a frekvenciák az adott térben. Tesztelje a peremfeltételeket, a furcsa sarkokat, a rakodódokk közelében lévő területeket. A kimenet nem csak a „bázisállomások elhelyezése”-, hanem pontos pozicionálásnak kell lennie, például centiméteres pontossággal, valamint lefedettségi térképekkel, amelyek megmutatják, hol erős a jel, hol gyenge, és mit kell tenni a problémás helyekkel. Fárasztó, de megkíméli a korábban említett rémálom forgatókönyvét.
Sok szolgáltató kihagyja ezt, vagy félig{0}}teszi a költségmegtakarítás érdekében. Aztán csodálkoznak, hogy a címkék 15%-a miért marad offline állapotban.
Helyszíni értékelés
Az első lépés az üzlet helyzetének megértése:
Fizikai környezet- üzlet területe, belmagasság, padló elrendezése, polctípusok
Termékkövetelmények- az összes cikkszám határozza meg a címke mennyiségét, a kategóriaeloszlás pedig a méretarányokat
informatikai környezet- milyen ERP/POS verziók futnak, milyen a hálózati infrastruktúra
Bázisállomás telepítése
Mennyezetre szerelésa legelterjedtebb megközelítés,{0}}jó a rálátás a polcokra, és nincs útban. De ha a mennyezet túl alacsony, vagy nincs megfelelő rögzítési pont, akkor ehelyett a polcok tetejére kerülhetnek. A falra szerelés kiegészítésként működik bizonyos területeken.
Az áramellátás általában keresztül történikPoE, ami kényelmes, mert csak egy kábelnek kell futnia. Ez azt jelenti, hogy a PoE átkapcsol mindent, és a beállítástól függően esetleg egy helyi szerverre vagy átjáróra.
Ne felejtsd elUPS-ha kimegy az áram, és a rendszer csúnyán összeomlik, az megsértheti az adatbázist.
Címke telepítése
Vegye át a küldeményt, vizsgálja meg, futtasson aktiválási teszteket, hogy megbizonyosodjon arról, hogy valóban működnek
Olvassa be az egyes címkéket, és kösse össze a megfelelő termékkel a rendszerben
A fizikai telepítés attól függ, hogy milyen polc van a helyén
Egyes címkék a polc szélére akadnak, mások a sínnyílásba csúsztathatók. Vannakmágnesesekfém felületekhez,ragasztótsima felületekhez, éskis állványokvitrinekhez. Semmi bonyolult, csak időigényes{1}}, ha több ezer ilyen munkát végez.
Tesztelés és érvényesítés
Funkcionális tesztelés- minden a várt módon működik?
Lefedettség tesztelése- minden egyes címkét
Stressz teszt- csúcsterhelés alatt legalább 72 órán keresztül
A már említett rendszerintegráció{0}}itt halnak meg a projektek. A közös hibakeresési szakasz önmagában hetekig is eltarthat, ha az örökölt rendszerek elég rendetlenek.
