Átlátszó LED-képernyő gyártási technológiák
Főbb műszaki adatok
Átlátszósági tartomány
70% - 95%
A fejlett anyagok révén elért optikai tisztaság
Pixel Pitch
< 0.5mm
Feltörekvő mikro{0}}LED-tömb technológia
Élettartam
100, 000+ óra
Normál üzemi körülmények között
Üzemi hőm
-40 foktól +85 fokig
Extrém körülmények között tesztelve

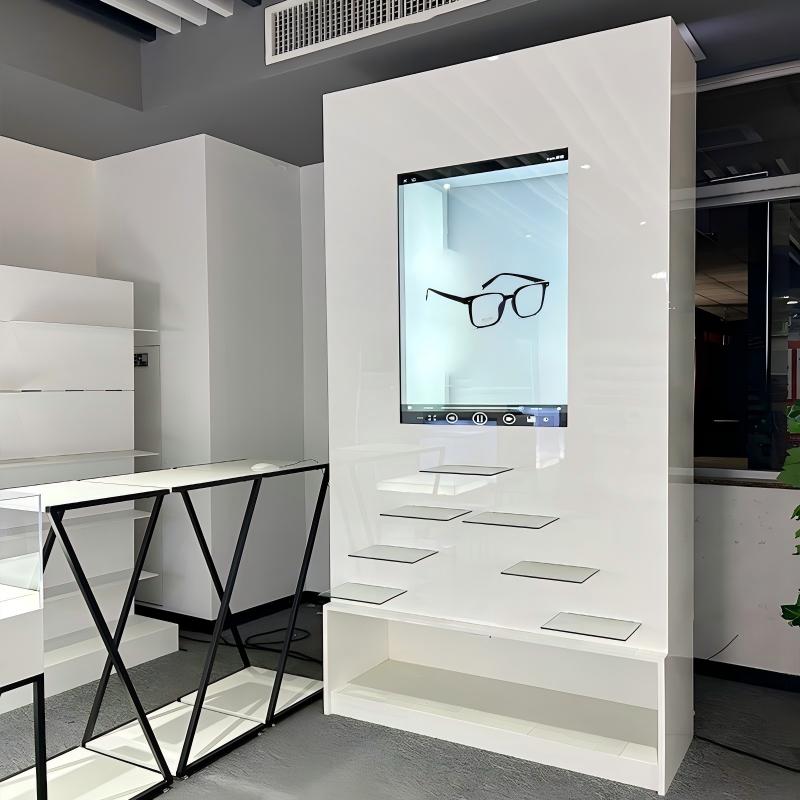

Bevezetés az átlátszó LED-képernyő-architektúrába
Az átlátszó LED-képernyő forradalmi előrelépést jelent a megjelenítési technológia terén, az optikai tisztaságot a digitális megjelenítési képességekkel ötvözi. Ezek a kifinomult rendszerek élvonalbeli-félvezető anyagokat és fejlett gyártási folyamatokat használnak a 70%-tól 95%-ig terjedő átlátszósági szint elérése érdekében, miközben megőrzik a kivételes megjelenítési minőséget.
Az átlátszó LED-képernyő alapvető architektúrája az optikailag átlátszó hordozókba ágyazott mikro-LED-tömbökből áll, amelyek zökkenőmentes integrációt biztosítanak a digitális tartalom és a fizikai környezet között.
Az átlátszó LED-képernyő technológia mögött meghúzódó mérnöki komplexitás többféle interdiszciplináris megközelítést foglal magában, beleértve az anyagtudományt, az optikai tervezést és a félvezetőgyártást. A modern átlátszó kijelzők ultravékony vezető rétegeket alkalmaznak, jellemzően indium-ón-oxid (ITO) vagy grafén{2}}alapú anyagok, amelyeket magnetronos porlasztással vagy kémiai gőzleválasztási eljárással raknak le. Ezek a vezető rétegek 90% felett tartják az optikai áteresztőképességet, miközben biztosítják a pixel aktiválásához szükséges elektromos útvonalakat.
Kulcsfontosságú építészeti elemek
Mikro-LED-tömbök nanoméretű méretekkel
Optikailag átlátszó hordozók (üveg vagy polimer)
Ultra{0}}vékony vezető rétegek (ITO vagy grafén)
Fejlett kapszulázó anyagok
Integrált vezérlő elektronika
Optikai tisztaság
Pontos anyagválasztással és nanoméretű gyártási tűrésekkel érhető el
Speciális gyártási folyamatok és anyagválasztás
Gyártási munkafolyamat
Aljzat előkészítése
Az ultra-tiszta üveg vagy polimer anyagok plazmatisztításon esnek át a szerves szennyeződések eltávolítása és az optimális felületi feltételek megteremtése érdekében.
Vezető réteg lerakódás
ITO vagy grafén{0}}alapú anyagok alkalmazása magnetronos porlasztással vagy kémiai gőzleválasztási eljárásokkal.
LED chip rögzítés
A fejlett{0}}és-elhelyezés a berendezés komponenseit ±25 mikrométeres pontossággal a precíz pixelosztás egyenletességéért.
Ragasztási folyamat
Az anizotróp vezetőképes film (ACF) vagy az ultra-finom osztású huzalkötési technikák biztonságos elektromos csatlakozásokat hoznak létre.
Kapszulázás
Az optikailag átlátszó ragasztók (OCA) és a folyékony optikailag átlátszó ragasztók (LOCA) biztosítják a környezet védelmét.
Minőségellenőrzés és tesztelés
Az automatikus optikai ellenőrzés és a spektrofotometriás elemzés biztosítja az állandó optikai tulajdonságokat.

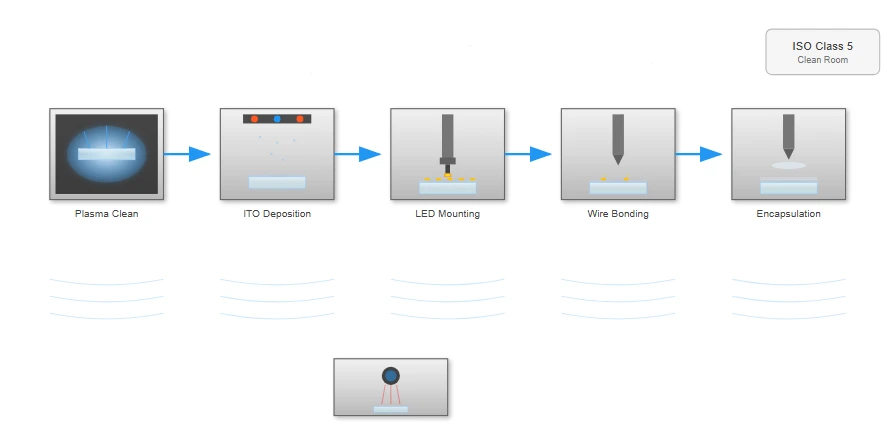

Tisztatéri gyártás
A kortárs létesítmények az ISO Class 5 szabványokat alkalmazzák, amelyekben a részecskeszám köbméterenként 3520 részecskeszám alatt van a 0,5 mikrométeres vagy nagyobb részecskék esetében.
Minőségellenőrző rendszerek
Több minőség-ellenőrzési pont automatizált optikai ellenőrzést és spektrofotometriás elemzést használ az állandó optikai tulajdonságok biztosítása érdekében.
Anyagok összehasonlítása
| Anyag | Átláthatóság | Vezetőképesség | Költség |
|---|---|---|---|
| Indium-ón-oxid (ITO) | 90-95% | Magas | Magas |
| Grafén | 95-98% | Nagyon magas | Nagyon magas |
| Fém háló | 85-90% | Nagyon magas | Közepes |
| Ezüst nanohuzalok | 90-92% | Magas | Közepes-Magas |

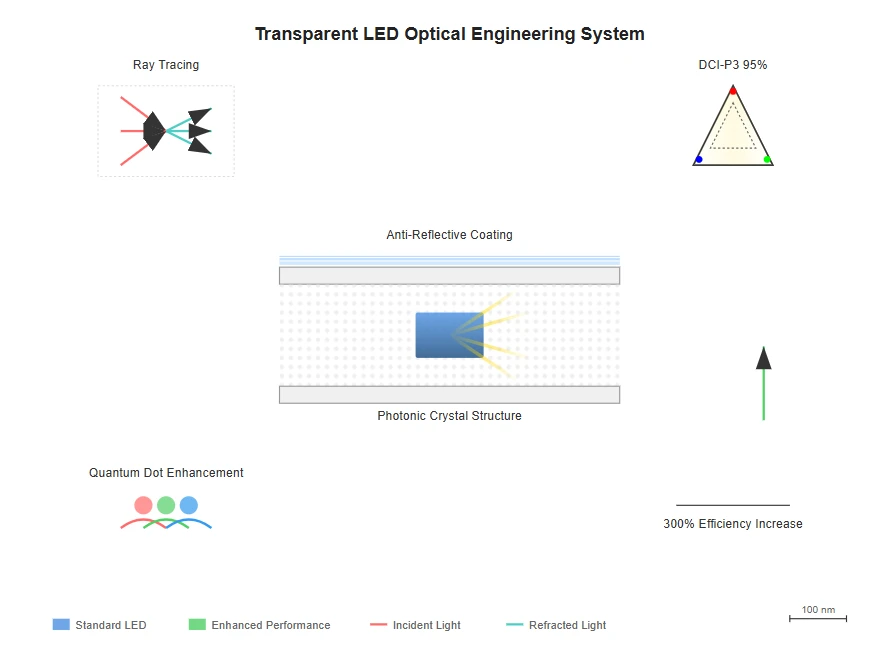

Optikai mérnöki és fénymenedzsment rendszerek
Az átlátszó LED-képernyős rendszerek optikai tervezése kifinomult modellezést és szimulációt igényel az átlátszóság és a megjelenítési teljesítmény optimalizálása érdekében.
Fényelvonási technikák
A fejlett fényelvonási technikák növelik az átlátszó LED-képernyők hatékonyságát azáltal, hogy maximalizálják a generált fotonok kiszökését a félvezető anyagból.
A fotonikus kristályszerkezetek akár 300%-kal növelik a fénykivonási hatékonyságot
Nanostruktúra mérnöki
Az elektronsugaras litográfiával vagy nanoimprint litográfiával előállított fotonikus kristályszerkezetek periodikus törésmutató-változásokat hoznak létre, amelyek elnyomják a teljes belső visszaverődést. Ezeket a nanostruktúrákat pontosan úgy tervezték, hogy fenntartsák az átlátszóságot, miközben a kibocsátott fényt a látómező felé irányítják.
Sugárkövetés és fényterjedés
A sugárkövetési algoritmusok több anyagfelületen keresztül számítják ki a fény terjedését, figyelembe véve a Fresnel-reflexiókat, az abszorpciós együtthatókat és a szórási jelenségeket.
-Tükröződésgátló bevonatok
A tükröződésmentes -bevonatok, jellemzően több-rétegű dielektromos rétegek alkalmazása interfészenként 0,5% alá csökkenti a felületi visszaverődést.
Színkezelés
A színkezelő rendszer kifinomult kalibrációs algoritmusokat alkalmaz, amelyek figyelembe veszik az átlátszó hordozók egyedi spektrális jellemzőit.
- A kvantumpont-javító filmek kiterjesztett színskálát biztosítanak
- A DCI-P3 színtér több mint 95%-át éri el
- Szűk emissziós spektrum az erősen telített színekhez

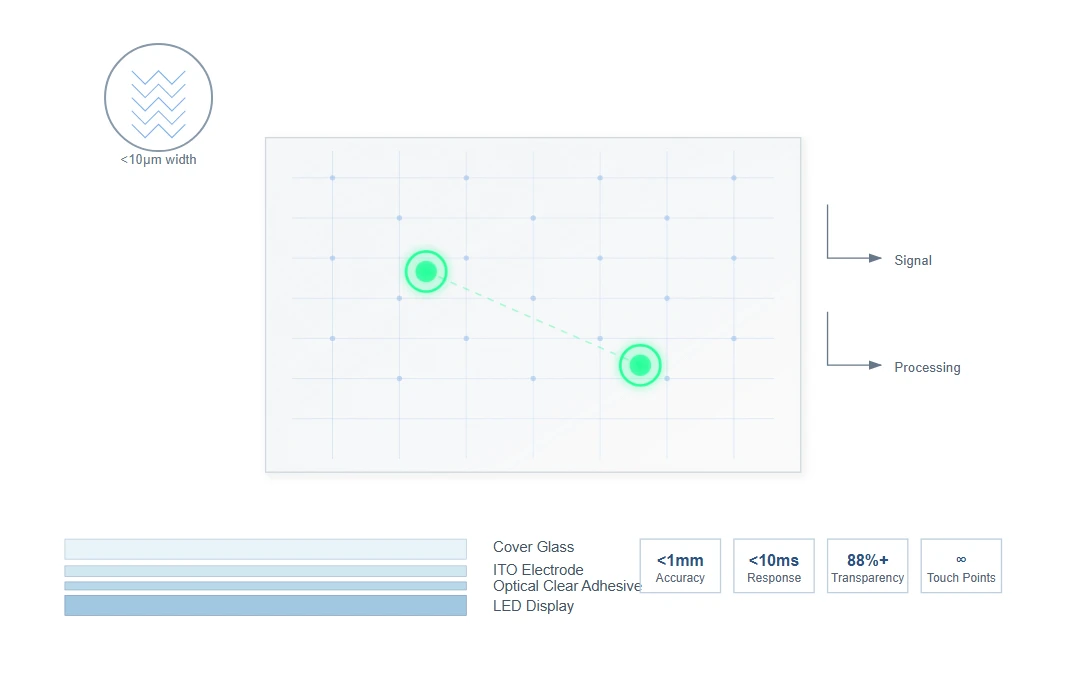

Érintésintegrációs technológiák és érzékelőrendszerek
Az érintőfunkciók átlátszó LED-képernyő-összeállításokba való integrálása speciális érzékelőtechnológiákat igényel, amelyek megőrzik az optikai tisztaságot, miközben pontos helyzetérzékelést biztosítanak. A tervezett kapacitív érintési rendszerek gyémánt-mintás ITO-elektródákat használnak, amelyek vonalszélessége 10 mikrométer alatti, így 88% feletti vizuális átlátszóságot érnek el, miközben támogatják a több-érintéses érzékelést korlátlan egyidejű érintési ponttal.
Az érzékelőelektródák mintázatának folyamata szub-mikron felbontású fotolitográfiás technikákat alkalmaz, amelyek egyenletes érintésérzékenységet biztosítanak a kijelző teljes területén.
Érintse meg a Rendszer teljesítménye lehetőséget
< 1mm
Érintse meg a Pontosság elemet
< 10ms
Válaszidő
88%+
Átláthatóság
Korlátlan
Érintőpontok
Fejlett érintéses feldolgozási technológiák
Jelfeldolgozási algoritmusok
Speciális algoritmusok különbséget tesznek a szándékos érintéses bemenetek és a környezeti interferencia között, a kiterjedt adatkészleteken betanított gépi tanulási modellek felhasználásával.
Tenyér-elutasító rendszerek
Kifinomult algoritmusok elemzik az érintkezési területet, a nyomáseloszlást és az időbeli jellemzőket, hogy különbséget tegyenek a szándékolt bemenetek és a véletlen érintkezések között.
Kényszerített-Érzékelési képességek
A piezoelektromos vagy nyúlásmérő érzékelők a hordozóanyag mikroszkopikus alakváltozásait mérik, és nyomásérzékeny{0}} bemenetet biztosítanak az átlátszóság veszélyeztetése nélkül.
Hőgazdálkodási és megbízhatósági tervezés
A hatékony hőkezelés kritikus szempont az átlátszó LED-képernyős rendszerek tervezésénél, mivel a túlzott hőtermelés ronthatja a teljesítményt és a hosszú élettartamot.
Megbízhatósági tesztelési protokollok
Az átlátszó LED-képernyős termékek megbízhatósági vizsgálati protokolljai szigorú ipari szabványokat követnek, beleértve a félvezető eszközökre vonatkozó JEDEC-specifikációkat és a kijelzőrendszerekre vonatkozó IEC-szabványokat. Ezek az átfogó tesztelési eljárások normál üzemi körülmények között 100 000 órát meghaladó minimális üzemidőt biztosítanak.
Hőmérséklet kerékpározás
Az alanyok tesztelése szélsőséges hőmérséklet-ciklus mellett -40 foktól +85 fokig, hogy biztosítsa a teljesítmény stabilitását a teljes működési tartományban.
Páratartalom tesztelése
A magas páratartalomnak való kitettség (85% relatív páratartalom 85 fokon) a nedvesség behatolásával és a páralecsapódással szembeni ellenállást értékeli.
Mechanikus stressz
A rezgés- és lökésterhelési vizsgálat biztosítja a szerkezeti integritást szállítási és telepítési körülmények között.
Környezeti expozíció
Az UV-sugárzás és a légköri korrózió tesztjei igazolják a hosszú távú tartósságot{0}} kültéri alkalmazásokban.

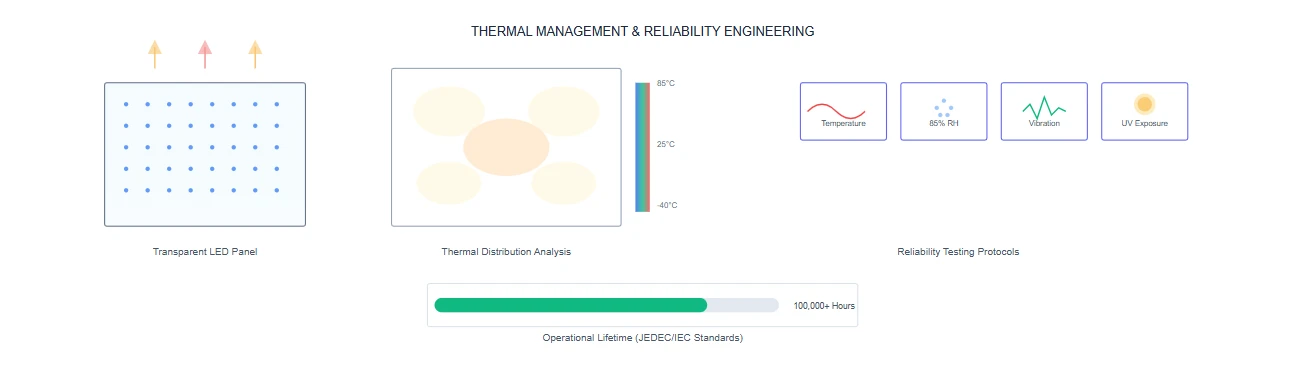

Termikus eloszlás elemzése
A hőképalkotás felfedi a hőmintákat a kijelző felületén, lehetővé téve a mérnökök számára, hogy optimalizálják a hőelvezetési útvonalakat az átlátszóság megőrzése mellett. A fejlett hőkezelési rendszerek biztosítják az egyenletes hőmérséklet-eloszlást, megakadályozva a forró pontok kialakulását, amelyek ronthatják a teljesítményt vagy az élettartamot.
Hőgazdálkodási stratégiák
Számítási folyadékdinamika
A fejlett hőszimuláció előrejelzi a hőmérséklet-eloszlást különböző működési körülmények között, lehetővé téve a hőelvezetési stratégiák optimalizálását.
Átlátszó hőelosztók
A grafén fóliák és szén nanocső tömbök hatékony oldalirányú hővezetést biztosítanak, miközben megőrzik az optikai tisztaságot, és 1000 W/m·K feletti hővezető képességet érnek el.
Passzív hűtőrendszerek
A stratégiailag elhelyezett konvekciós csatornák olyan kéményhatásokat hoznak létre, amelyek fokozzák a természetes légáramlást anélkül, hogy aktív hűtőkomponensekre lenne szükség.
Dinamikus hőszabályozás
Az intelligens vezérlőrendszerek hőérzékelők alapján állítják be a teljesítményleadást, fenntartva az optimális működési hőmérsékletet változó terhelési feltételek mellett.
Rendszerintegrációs és vezérlési architektúra
Vezérlési architektúra
A vezérlési architektúra elosztott feldolgozórendszereket alkalmaz, amelyek a pixeladatokat, az energiaellátást és a diagnosztikai funkciókat kezelik.
Field{0}}programozható kaputömbök (FPGA-k) a valós-idejű feldolgozáshoz
Fejlett algoritmusok a képméretezéshez és a színkonverzióhoz
Támogatja a 8K-ig terjedő bemeneti felbontást, 120 Hz+ képsebességgel
Kommunikációs protokollok
A nagy sebességű{0}}differenciáljelzés megbízható adatátvitelt biztosít a rendszerelemek között.
LVDS vagy V{0}}by-One szabvány 10 Gb/s-nál nagyobb adatsebességgel
Hibajavító kódolás az adatok integritásához
Redundáns adatútvonalak a feladatátvételi védelem érdekében
A bithiba aránya normál körülmények között 10^-12 alatt van
Energiagazdálkodás
A kifinomult energiagazdálkodás optimalizálja az energiafogyasztást, miközben megőrzi a teljesítményt.
A dinamikus háttérvilágításvezérlés akár 40%-kal csökkenti a teljesítményt
Több feszültségtartomány független szabályozással
A különböző megjelenítési zónák finom-szemcsés vezérlése
Teljesítményfelügyeleti és diagnosztikai lehetőségek
Kalibrálási és minőségbiztosítási módszerek
Kolorimetriás kalibrálás
A professzionális átlátszó LED-képernyők telepítéséhez átfogó kalibrációs eljárásokra van szükség, hogy több panelen egységes megjelenést és egyenletes teljesítményt biztosítsanak az idő múlásával. A kolorimetriás kalibráció spektroradiométereket használ az egyes elsődleges színek spektrális teljesítményeloszlásának mérésére több szürke szinten, így részletes jellemzési profilokat hoz létre.
Kalibrálási folyamat
1. Spektrális teljesítményeloszlás mérése
2.Gamma korrekció és fehérpont beállítás
3. Színskála feltérképezése és kalibrálása
4.Egyenletességi korrekció a kijelző felületén
5. Öregedéskompenzációs tényezők alkalmazása
6.Kalibrációs adatok tárolása és alkalmazása
Automatizált minőségellenőrzés
Az automatizált minőségellenőrző rendszerek gépi látástechnológiát alkalmaznak az átlátszó LED képernyőpanelek gyártás közbeni hibáinak észlelésére. A nagy-felbontású kamerák többféle fényviszonyok mellett is rögzítenek képeket, míg a mesterséges intelligencia algoritmusai az anomáliákat azonosítják.
Észlelt hibák
- Elhalt vagy beragadt pixelek
- Szennyező részecskék
- Felületi karcolások
- Bevonat hibái
- Elektródaminta hibák
Ellenőrzési képességek
- 99,9%+ kritikus hibaészlelés
- Sub{0}}mikron felbontású képalkotás
- Több-szögű megvilágítás
- Automatizált hibaosztályozás
- Statisztikai folyamatirányítás
Jövőbeli fejlesztések és feltörekvő technológiák
Az átlátszó LED-képernyő technológia fejlődése az új anyagokkal és gyártási folyamatokkal kapcsolatos kutatások révén folyamatosan halad előre.

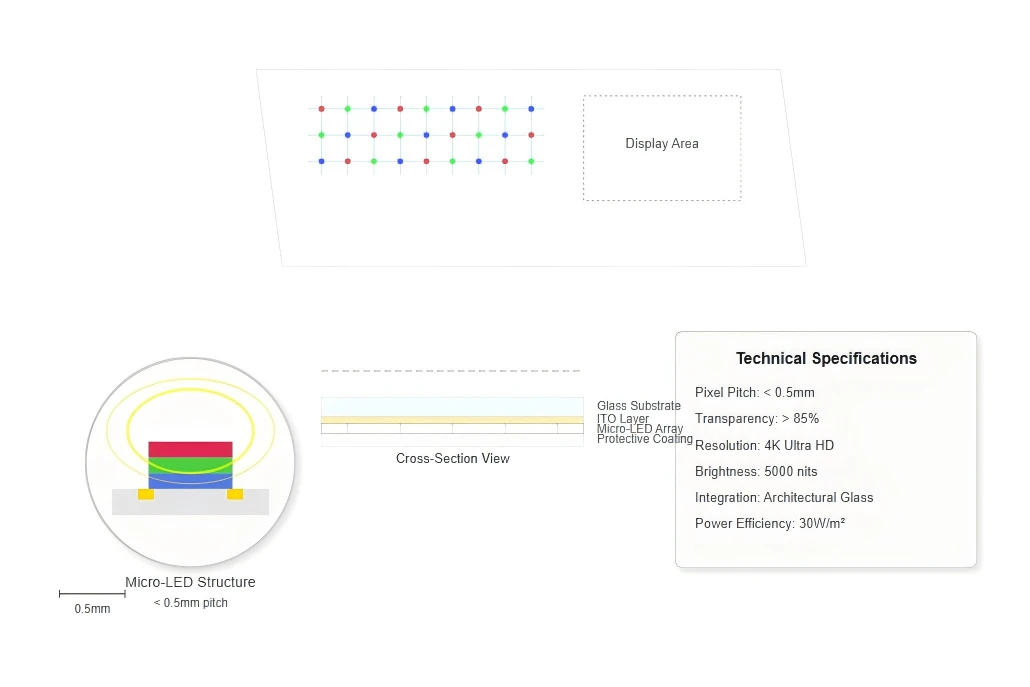

Mikro-LED-tömbök
A feltörekvő fejlesztések közé tartoznak a 0,5 mm-nél kisebb pixelosztású mikro-LED-tömbök, amelyek szinte-láthatatlanul integrálódnak az építészeti üvegbe, miközben megőrzik a nagy felbontású megjelenítési képességeket.

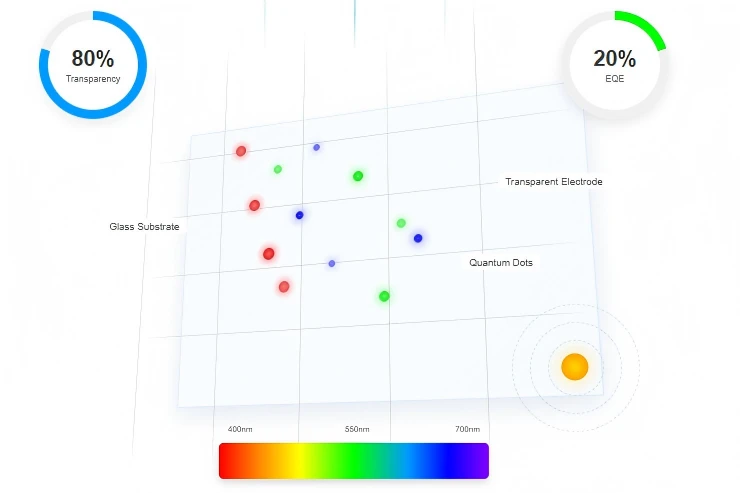

Quantum Dot LED (QLED)
A QLED technológia jobb hatékonyságot és színtisztaságot ígér, a laboratóriumi bemutatókkal 20%-ot meghaladó külső kvantum-hatékonyságot érnek el, miközben az átlátszóságot 80% feletti szinten tartják.

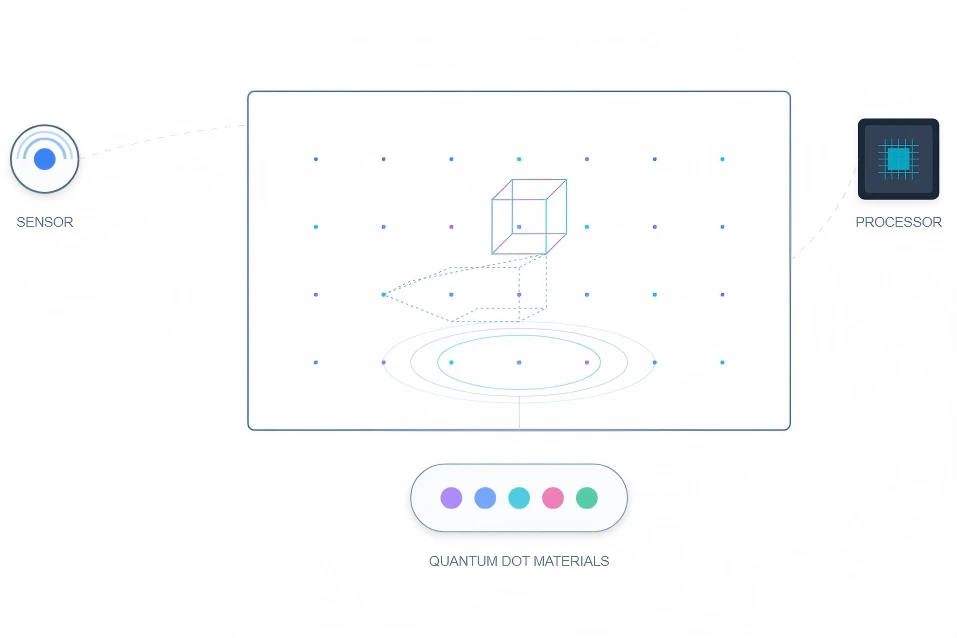

Kiterjesztett valóság integráció
A kiterjesztett valóság képességeinek integrációja a megjelenítési funkcionalitást a környezetérzékeléssel és a térbeli számítástechnikával ötvözi, így magával ragadó vegyes valóság élményeket hoz létre.

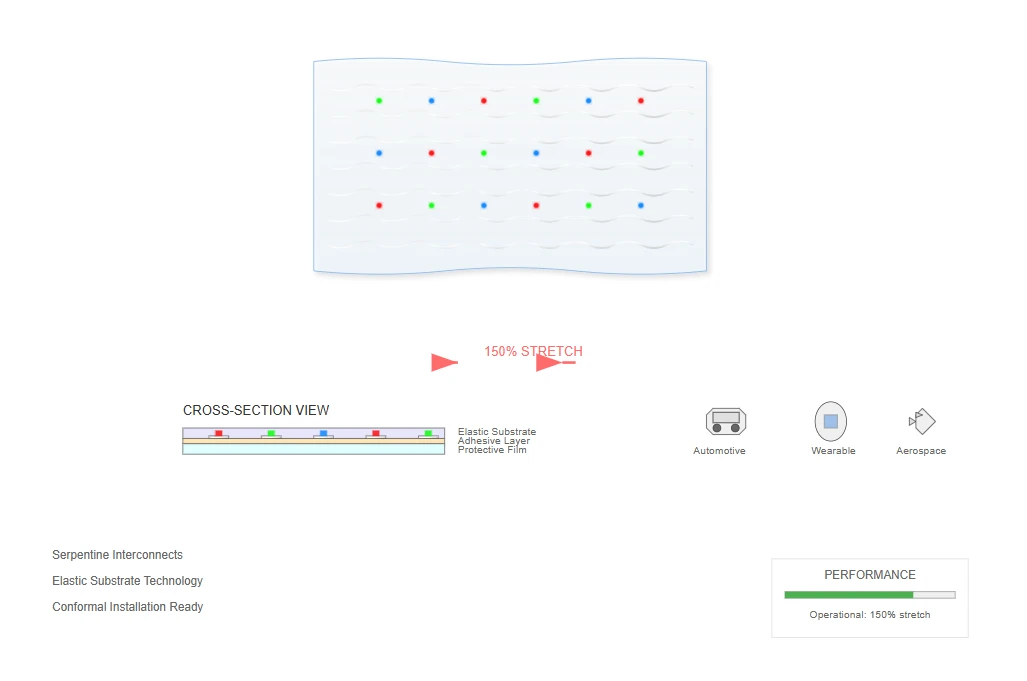

Rugalmas és nyújtható kijelzők
A rugalmas és nyújtható átlátszó kijelzők kutatása új alkalmazási lehetőségeket nyit meg az íves és konform telepítésekhez. Ezek a következő generációs átlátszó LED-képernyő-technológiák elasztikus hordozót és kígyózó összeköttetéseket használnak, amelyek alkalmazkodnak a mechanikai deformációhoz, miközben megőrzik az elektromos és optikai funkcionalitást.
A prototípus-bemutatókon 150%-os nyújtási arányt értek el, miközben a kijelző működése megmaradt, ami a jövőbeli gépjármű-, repülőgép- és hordható elektronikai alkalmazásokra utal.
Kulcsfontosságú alkalmazások
Autóipari kijelzők
Viselhető technológia
Rugalmas eszközök
Repülési interfészek
Ívelt építészet
Orvosi berendezések
