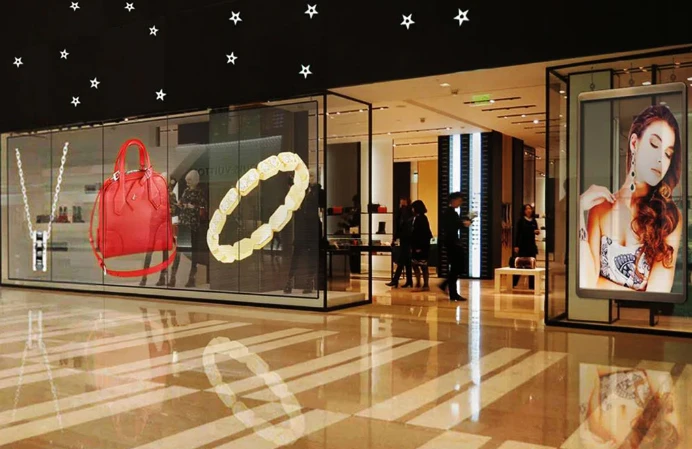

A súly több projektet öl meg, mint a költségvetés.
Az átlátszó képernyők súlya3-12 kg/m²és szaladgálni10 mm vastag. A hagyományos paravánok szekrényekkel súlyoznak30-50 kg/m²és mérje meg50-150 mm mély. Az eredeti ablakokkal rendelkező műemlék épület gyakran nem bírja el a hagyományos LED-súllyal acél megerősítés nélkül, amely tönkretenné a műemléki listákat. Az átlátszó képernyők szerkezeti munkák nélkül közvetlenül a belső üvegfelületekre rögzíthetők. A telepítés hónapok helyett napokat vesz igénybe.
Egy 500 üveg kirakattal rendelkező kiskereskedelmi lánc átlátszó képernyőket húzott ki a teljes hálózaton anélkül, hogy hozzáérne az épületszerkezetekhez. Ha ugyanezt a hagyományos képernyőkön próbáljuk meg, akkor minden helyen egyedi szerkezeti tervezésre lenne szükség,-olyan projektkörre, amely a legtöbb ajánlatot megsemmisíti, mielőtt azok elérnék a végső költségvetési jóváhagyást.
Amit valójában összehasonlítunk
Évtizedeken át a hagyományos LED-képernyők mindenhol{0}}voltak a stadionok eredményjelzőjén és a kiskereskedelmi táblákon. Jól működtek: világos, pontos színek, megbízhatóak. De egy kompromisszumot hoztak, amelyet senki sem tudott megtervezni: minden képernyő alapvetően fal volt. Elzárta a fényt, elzárta a kilátást, helyet foglalt.
Az átlátszó LED megfordítja ezt az egyenletet. Teljesen más termékkategória.
A kiskereskedelmi alkalmazás az, ami jelenleg a legtöbb növekedést vezérli. A kirakatok mindig is az elsődleges ingatlanok voltak. Egyszerre szeretne termékeket megjeleníteni és promóciókat futtatni. A hagyományos LED kikényszeríti a képernyőt vagy az ablakot-. Az átlátszó LED teljesen eltávolítja ezt a lehetőséget. Az ügyfelek egyszerre látják a promóciós tartalmat és az árut. A Nike és a Zara zászlóshajói erre korán rájöttek. Ez az egyszer használatos eset megmagyarázza, hogy az átlátszó LED miért vált öt éven belül a szűkös kíváncsiságból komoly kereskedelmi megfontolásba.
Hogyan épülnek fel
A hagyományos képernyők egy dolgot helyeznek előtérbe: a lehető legtöbb pixelt egy adott területre zsúfolni. LED chipek-akárSMD (felületre szerelhető eszköz), COB (chip a fedélzeten), vagy a régebbiDIP (kétsoros{0}}csomag)formátumban- szorosan rá kell csomagolni a PCB-hordozókra. A fekete maszk vagy epoxi bevonat mindent beborít, hogy elnyelje a környezeti fényt és fokozza a kontrasztot.
Az eredmények magukért beszélnek. A COB panelek a fenti kontrasztarányt érik el20,000:1. A pixelosztások olyan jók, mintP0,6 mm4K és 8K kijelzőkhöz. A kültéri egységek nyomják10.000 nit.
A hagyományos LED-képernyők azonban 100%-ban blokkolják a rajtuk áthaladó fényt. Ezek digitális falak. Nagy hatású, borzasztó mindenre, ahol át kell látni.

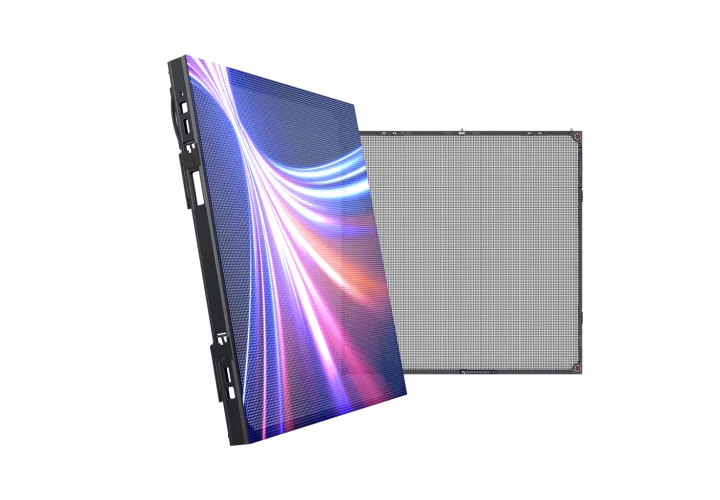

Az átlátszó képernyők az ellenkező végről indulnak. A pixelszám maximalizálása helyett úgy tervezték őket, hogy átengedjék a fényt, miközben elfogadható képminőséget biztosítanak. Három fő megközelítés létezik.Strip{0}}alapú designhelyezzen LED-chipeket keskeny alumínium- vagy PCB-szalagokra úgy, hogy a köztük lévő hézagok között legyen -a fény áthalad a réseken, és a távolságtól függően 60-90%-os átlátszóságot ér el.film{0}}alapú verziókágyazzon be mikro{0}}LED-eket ultravékony-átlátszó hordozóba (körülbelül 4 mm vastag, 3-6 kg/m² súlyú), amelyek közvetlenül a meglévő üvegre tapadnak.Üvegbe{0}}beépített kivitelekszendvics LED elemek a kettős üvegrétegek közé, amelyek az építészeti üveget kijelző felületté varázsolják.
Ha több hézag van a csíkok között, több fény jut át, de kevesebb pixel négyzetméterenként. Minden átlátszó képernyő kompromisszum e két dolog között.

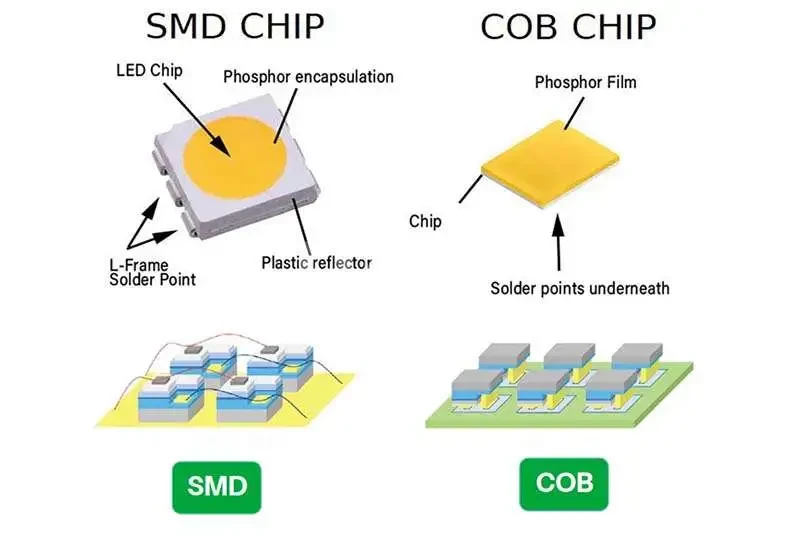

LED-es csomagolás típusai
SMD-Felületre szerelhető eszközévtizedek óta létezik. Egyedi chipek apró műanyag házakban, PCB-kre forrasztva. A technológia egyszerű, ami éppen az előnye. Az ellátási láncok kiforrottak, a technikusok tudják, hogyan kell vele dolgozni, és ha egyetlen LED kialszik, az egész modul cseréje nélkül kicserélhető. Ez a legjobban bevált és legmegbízhatóbb LED-technológia: nem élvonalbeli-, folyamatosan működőképes, költséghatékony karbantartása. Kontraszt ül körül1,200-1,800:1. A legtöbb egység kb50.000 óramielőtt a fényerő észrevehetően csökkenne. Bármilyen P1.2 vagy durvább esetén, jó okkal továbbra is az SMD marad az alapértelmezett választás.
KUKORICACSŐahol a dolgok érdekesek{0}}és drágák. A Chip on Board teljesen kihagyja az egyes műanyag házakat. Több LED-chip közvetlenül az aljzatra kerül, majd egyetlen gyantaréteggel borítja őket. A mérnöki előnyök innentől lépcsőzetesek: a hő nagyjából 3-szor jobban eloszlik (nincs műanyag házak csapdázzák a meleget), a kontraszt megugrik.20,000:1(ez az egységes felület hatékonyabban nyeli el a környezeti fényt), és az élettartama tovább nyúlik100.000 óra. Ez az egyetlen életképes lehetőség a P1.0 alatti, ultrafinom{1}}hangmagasságokhoz. A kompromisszum: ha valami meghibásodik, az egész modult ki kell cserélni200-300 dollár eseményenként. És az előzetes költség jelentősen magasabb. A technológia megfelel a műsorszóró stúdióknak és a csúcskategóriás{2}}vállalati környezeteknek. Ez túlzott befektetést jelent egy szállodai hallban.

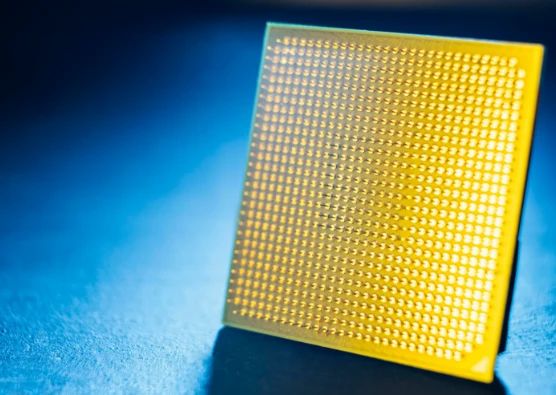

Aztán ott vanGOB-SMD védőbevonattal. Ragasztó a fedélzeten. Ugyanaz az alaptechnológia, de a LED felületét egy optikai ragasztóréteg borítja. Ez jobb tartósságot biztosít a fizikai érintkezés és a nedvesség ellen, miközben megőrzi az SMD javítási gazdaságosságát. Egyes integrátorok erősen ajánlják nagy forgalmú{4}}kiskereskedelmi környezetekhez. Mások a legtöbb alkalmazáshoz szükségtelennek tartják. Az eredmények a konkrét felhasználási esetektől függően változnak.
A legtöbb átlátszó képernyő módosított szalag{0}}alapú SMD rögzítést vagy speciális átlátszó hordozót használ. Egyes prémium modellek COB{2}}transzparens hibrid megközelítést alkalmaznak.
A ténylegesen számító specifikációk (és azok, amelyek nem)
Nem minden specifikáció érdemel egyforma figyelmet.
Átláthatóság
Az átlátszóság tól50% és 95% közöttátlátszó képernyőkön a konfigurációtól függően. A hagyományos 0%-ez alapvető fontosságú a működésük szempontjából. A durvább pixelosztás nagyobb hézagot jelent a LED-szalagok között, több fény jut át. Nyomjon a P9.26-ra, és túllép a 80%-os átlátszóságon, de ekkor már csak az utca túloldaláról látható, nagyméretű-épületek-megtekintésére alkalmas.
Felbontás
A felbontás a hagyományos LED egyértelmű győzelme. A COB jól megyP0.4. Normál SMD hagyományos képernyők alulP1.0-P1.2. Az átlátszó képernyők jelenleg maxP2.6. A legtöbb AV-integrátor gyors számítást használ: a pixelosztást (mm-ben) elosztja 0,3-mal, hogy megkapja a minimális kényelmes megtekintési távolságot méterben. Tehát egy P3.9 átlátszó képernyőnek körülbelül 13 méterre van szüksége ahhoz, hogy a pixelezés eltűnjön. A hagyományos P1.2 képernyő már 4 méterről is élesnek tűnik.
Fényesség
Beltéri használatra általában átlátszó LED ad ki800-2500 nit. Hagyományos beltéri képernyők futnak600-1500 nit-so transzparens valójában számos beállításnál van előnye. A kirakatoknak nagyobb ütésre van szükségük: általában átlátszó képernyők futnak4000-5500 nit. A közvetlen napfény az, ahol továbbra is a hagyományos{1}} dominál5000-10000 nitmiközben az üveg mögötti átlátszó képernyők 6000 nit alatt küzdenek.
Kontraszt és szín
A kontraszt és szín{0}}hagyományos LED dominál itt, és ez nem fog változni. A fekete maszk kialakítása elnyeli a környezeti fényt, és mélyebb feketét eredményez. A COB technológia a laborban{3}}a mért kontrasztarányokat fentebb közzéteszi20,000:1. Ahol a hagyományos képernyők feketét mutatnak, az átlátszó képernyők azt mutatják, ami mögöttük van. Konferenciaterem, parkoló, napfény. Semmilyen mérnöki munka nem oldja meg ezt,-ez a fény áteresztésének velejárója.

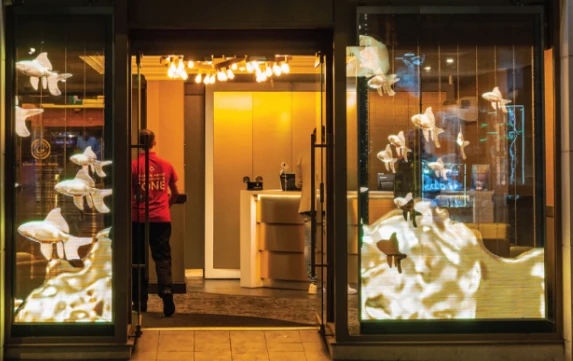

Amit valójában fizetni fog
Ezek FOB Shenzhen árak{0}}a kiszállási költség Észak-Amerikában vagy Európában általában 15-25%-ot tesz ki. Az árak ingadoznak; A LED chipek költségei nagyjából 12%-kal csökkentek az első negyedév és a negyedév között{5}}
Átlátszó LED
A belépési-szint oldali-kibocsátó panelek futnak$580-950/m². Közép-elülső-kibocsátó-ahol a legtöbb kereskedelmi létesítmény landol-$1,100-2,400/m². Átlátszó fólia LED illik$1,150-2,800/m². Holografikus átlátszó kijelzők tolják$1,400-3,200/m².
Hagyományos LED
A kültéri SMD (P4-P10) a legolcsóbb$150-400/m². Beltéri SMD (P1.5-P3) fut$300-800/m². Finom-hangmagasságú COB (P0.9-P1.2) találatok$1,000-2,500/m². Ultra-fine COB (P0.6 és alatti) ekkor kezdődik$3,000+/m².
TelepítésAz átlátszó LED általában 200 -500 USD/m²-es szerelést tesz lehetővé a meglévő üvegre való egyszerű felszereléssel. A hagyományos LED-es telepítés 500-2000 USD/m² költséggel jár, ha figyelembe veszi a szerkezeti követelményeket. Itt jelenik meg a költségvetésben az elején említett súlykülönbség.
Éves energiaköltségeknapi 12 órán keresztül működő 100 m²-es telepítésen: körülbelül 3000-4500 USD az átlátszó, 5000-7500 USD a hagyományos. Az átlátszó képernyők 30-40%-kal kevesebb teljesítményt húznak, kevesebb LED chipet négyzetméterenként, aktív szellőztetés helyett passzív hűtés.
Tartalomalkotáshozzátesz egy másik változót, amit az emberek elfelejtenek. Az átlátszó kijelzőknek átlátszó hátterű tartalomra van szükségük,{1}}a fekete területek átlátszóként jelennek meg.
Telepítési és karbantartási valóság
Az átlátszó LED-képernyők közvetlenül üvegfelületekre rögzíthetők ragasztóval, mágneses rendszerekkel vagy mechanikus kapcsokkal. A legtöbb alkalmazáshoz nincs acélszerkezet. Idővonal: napoktól hetekig.
A hagyományos LED képernyőkhöz dedikált tartószerkezetekre, súlyterhelési számításokra, kültéri szélterhelés elemzésre, építési engedélyekre van szükség. Időrend: héttől hónapig.
A karbantartás is másképp működik. Az átlátszó képernyők moduláris szalag-/panelcserét használnak. Az alkatrészek elég könnyűek egy-technikus szervizeléséhez. A hagyományos SMD-képernyők lehetővé teszik az egyedi LED-ek cseréjét, de képzett technikusokra van szükség precíziós forrasztással -10-15 dollár eseményenként. A hagyományos COB-képernyők modulszintű cserét igényelnek, javítási eseményenként 200-300+ USD áron, bár a hibák ritkábban fordulnak elő.
Ahová mindegyik tartozik
Egyes projektek nyilvánvalóan egy táborba tartoznak.
Az átlátszó LED nyer:Üvegfüggönyfal épületek, ahol a homlokzatok médiafelületekké válnak, miközben az építészet érintetlen marad. Bevásárlóközpont átriumok és üveg válaszfalak. Kiállítótermek és múzeumok, amelyek digitális tartalmat helyeznek el a fizikai kijelzőkön. Autóipari bemutatótermek. Színpadi és eseményháttér, ahol az előadók képernyőkön keresztül jelennek meg.

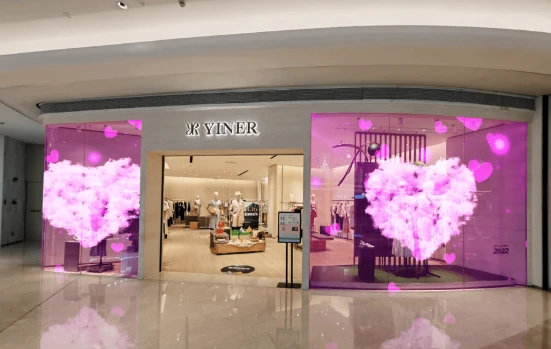

A hagyományos LED nyereményei:Kültéri reklámplakátok, amelyek maximális fényerőt igényelnek közvetlen napsütésben. Stadionkijelzők 50+ méteren, ahol a finom pixeltávolság nem releváns. Műsorsugárzó stúdiók és vezérlőszobák, ahol a színek pontossága nem-tárgyalható. Koncert főképernyők több száz négyzetméteren. A közlekedési csomópontok információi ott jelennek meg, ahol az átláthatóság nem ad semmit.
Melyik?
Van olyan üveg, amelyet meg szeretne őrizni? Fontos a természetes fény a tér működéséhez? A szerkezet elbírja a 30-50 kg/m²-t? Mi a tipikus látótávolság? A költségvetésnek számolnia kell a szerkezeti tervezéssel?
Az üvegarchitektúrát és a természetes megvilágítást magában foglaló projektek egyre növekvő kategóriájában az átlátszó LED az érdekes alternatívák helyett az alapértelmezett szempontok közé került. Minden máshoz-kültéri hirdetőtáblák, közvetítő stúdiók, stadionkijelzők-a hagyományos LED pontosan az marad, ami mindig is volt: bevált, fényes, költséghatékony és teljesen átlátszatlan.
