Ezeknek a hibáknak vannak mintázatai, és a legtöbb 30 perc alatt diagnosztizálható. Ez az útmutató a hibaelhárítás tényleges működése köré épül fel: a képernyőn láthatótól kezdve, majd visszafelé haladva az okig. Akár karbantartodkereskedelmi LCD kijelzőkkiskereskedelemben, nyilvános kioszkokban paneleket futtatni, vagy beágyazott hardver hibakeresését a fejlesztés során, a diagnosztikai folyamat ugyanaz.
Gyors tünetreferencia
Használja ezt a táblázatot első szűrőként. Több ok is előidézheti ugyanazt a tünetet, ezért kezelje kiindulási iránynak, ne végső válasznak.
| Tünet | Legvalószínűbb ok | Első akció |
|---|---|---|
| Teljesen sötét képernyő, nincs háttérvilágítás | Áramkimaradás vagy kiégett biztosíték | Mérje meg a bemeneti feszültséget a modul érintkezőin |
| A képernyő be van kapcsolva, de nagyon halvány | A háttérvilágítás romlása vagy a LED-tömb meghibásodása | Tesztelje a háttérvilágítás áramkörét függetlenül |
| Halvány kép csak zseblámpával látható | Háttérvilágítási hiba (-) maga a panel működik | Vizsgálja meg a LED-szalagokat és a meghajtó áramkört |
| Villogó vagy villogó kijelző | Laza szalagkábel vagy instabil tápfeszültség | Helyezze vissza az összes csatlakozót; ellenőrizze az ellátás hullámzását |
| Függőleges vagy vízszintes vonalak a képernyőn | Repedt hordozó vagy meghajtó IC hiba | Szemrevételezéses ellenőrzés; cserélje ki az illesztőprogramot |
| Kódolt vagy hiányzó karakterek | Protokoll eltérés vagy firmware hiba | Ellenőrizze a kommunikációs beállításokat az adatlapon |
| Fehér képernyő tartalom nélkül | Inicializálási hiba vagy jelvesztés | Ellenőrizze a protokoll konfigurációját; erősítse meg a visszaállítási időzítést |
| Állandó szellemkép vagy beégés- | A statikus kép az öregedő panelen túl hosszú | Teljesítményciklus; fuss pixel{0}}tesztminta frissítése |
| Az érintéses bevitel nem regisztrálódik | Sérült érintőkábel vagy sérült firmware | Ellenőrizze a szalagkábelt; re-flash touch vezérlő |
| Véletlenszerű alaphelyzetbe állítások vagy bekapcsolás | Feszültségcsúcs vagy elégtelen áramkapacitás | Az ellátás mérése oszcilloszkóppal; túlfeszültség elleni védelmet ad hozzá |
Valójában mi okozza az LCD-modul meghibásodását?
Háttérvilágítás romlása
A háttérvilágítás az LCD-modulok leggyakoribb egyetlen-komponens-hibája. A LED-tömbök működési élettartamuk során fokozatosan elhalványulnak - a gyártók minősítik a termékeketJEDEC félvezető megbízhatósági vizsgálati szabványok, és a névleges élettartam jelentősen eltér a fogyasztói -minőségű és az ipari{1}}minőségű panelek között. Mindig tekintse meg az adott modul adatlapját a működési feltételek melletti névleges élettartamra vonatkozóan, ne egy általános iparági adatot.
A leromlott háttérvilágítású kijelző továbbra is megfelel az elektromos ellenőrzéseknek. A panel működik - egyszerűen nem tud olvasható képet készíteni normál környezeti fény mellett. Ha a képernyő elfogadhatónak tűnik egy félhomályos helyiségben, de szinte láthatatlanná válik erős irodai megvilágítás mellett vagy a szabadban, akkor először a háttérvilágítást kell tesztelni.
⚠️ Gyakori hiba:a fényerő maximumra állításával kompenzálja a tompított háttérvilágítást. Ez felgyorsítja a LED kopását, és lerövidíti a már -romló alkatrész hátralévő hasznos élettartamát. A megfelelő fényerővel rendelkező hardver kiválasztása a kezdetektől fogva teljesen elkerüli a problémát - nézze meg, mi a különbségkereskedelmi -minőségű LCD-modulokfogyasztói-minőségű alternatívákból.
Csatlakozó és kábel problémák
A szalagkábelek, a zebracsatlakozók és a forrasztási csatlakozások lebomlanak a vibráció, a hőciklus és az ismételt hajlítás hatására. A meghibásodási mód szinte mindig szakaszos: villódzás bizonyos tájolásoknál, leesett kijelzőszegmensek vibráció alatt, vagy olyan képernyő, amely indításkor működik, de üzemi hőmérsékleten meghibásodik. Az alkatrészek rendelése előtt minden csatlakozó újracsatlakoztatása a helyszíni panaszok jelentős részét nulla költséggel oldja meg.
Környezeti stressz
A hideg lassítja a folyadékkristályos reakciót; a hő felgyorsítja a polarizátor öregedését és a ragasztóréteg leválását; A páratartalom belülről korrodálja az elektródákat, hiányzó kijelzőszegmenseket hozva létre, amelyek hetek alatt fokozatosan romlanak. Mindig a legrosszabb-esetet adja meg, ne az átlagosat. Igényes környezetben történő alkalmazásokhoz,integrált LCD-kijelző megoldások megfelelő környezetvédelmi besorolássalA telepítés előtt érdemes értékelni, nem pedig a helyszíni hiba után.
⚠️ Gyakori hiba:a kijelző tesztelése laboratóriumi körülmények között, és feltételezve, hogy ugyanazt a funkciót fogja végezni a szabadban, hűtőraktárban vagy nedvességforrás közelében - anélkül, hogy ellenőrizné, hogy a modul névleges IP-osztálya és hőmérséklet-tartománya valóban megfelel-e a telepítési környezetnek.
Tápellátási problémák és illesztőprogram-hibák
A feszültségugrások azonnali meghajtó IC károsodást okoznak. A tápfeszültség hullámzása - AC zaj az egyenáramú sínen - finomabb, halmozottabb károkat okoz: véletlenszerű alaphelyzetbe állítások, képzaj és rövidebb LED-élettartam. Tekintse meg a modul adatlapját a maximális megengedett hullámfeszültségről; nincs olyan univerzális küszöb, amely minden paneltípusra érvényes.
A firmware hibák és a protokollhibák egy külön kategória, amely meggyőzően utánozza a hardverhibákat. A kártyacsere vagy szoftverfrissítés utáni fehér képernyő vagy kódolt kimenet nagyon gyakran konfigurációs hiba, nem pedig panel törése. Ez a megkülönböztetés számít, mikorLCD és LED sáv képernyőformátumok összehasonlítása- különböző technológiák eltérő protokoll-viselkedéssel és hibaaláírással rendelkeznek.
Hat-lépéses diagnosztikai folyamat
Sorrendben dolgozd át ezeket. Hagyja abba, amint azonosítja a hibát - a felesleges cserék időt veszítenek, és új változókat vezetnek be.
1 - lépés Szemrevételezéses ellenőrzés a bekapcsolás előtt-.Keressen repedéseket, páralecsapódást a panel mögött, égési nyomokat a PCB-n és elmozdult vagy megtört szalagkábeleket. Ha fizikai sérülést észlel, ne kapcsolja be az áramot. A rövidre zárt csatlakozás lépcsőzetes károkat okozhat, amelyek sokkal drágábbak, mint az eredeti hiba.
2 -. lépés Ellenőrizze a bemeneti feszültséget.Használjon multimétert a modul tápbemeneti érintkezőinél. A TFT panelek tipikus névleges feszültsége 3,3 V, 5 V vagy 12 V. - ellenőrizze az adatlapot. A több mint 5%-ban kívül eső leolvasás indokolja a vizsgálatot. Időszakos hibák esetén adjon hozzá egy oszcilloszkópot, hogy ellenőrizze, hogy a tápfeszültség hullámzása megfelel-e az adatlap megengedett specifikációinak.
3 - lépés Válassza le a háttérvilágítást.Félhomályos helyiségben világítson egy zseblámpát ferdén a panel felületére. Ha halvány képet tud kivenni, akkor a panel működőképes, és csak a háttérvilágítás hibásodott meg. Ez az egyetlen teszt 10 másodpercen belül megszünteti a diagnosztikai fa felét -, és ugyanolyan jól működikbar{0}}formátumú LCD-kijelzőkmint a szabványos téglalap alakú paneleken.
Lépés 4 - Cserélje ki módszeresen a kábeleket és a kártyákat.Töltsön be egy ismert{0}}jó tesztmintát. Cserélje ki a szalagkábelt egy ellenőrzött működő egységre. Ha a hiba a kábelt követi, akkor a kábel a probléma. Ha a táblánál marad, akkor a tábla következik. Először a legolcsóbb, leginkább hozzáférhető alkatrészt cserélje ki.
5 - lépés Ellenőrizze a kommunikációs protokollt.A kártyacsere utáni fehér képernyő vagy torz kimenet szinte mindig konfigurációs hiba. Ellenőrizze az adatátviteli sebességet (UART), az SPI módot (CPOL/CPHA) vagy az I2C-címet az adatlapon. Ez a lépés a hibák aránytalanul nagy részét ragadja megkioszk megjelenítési környezetekahol a modulokat terepen cserélik ki, gyakran hiányos dokumentációból.
Lépés 6 - Ismételje meg a terepi feltételeket a padon.A laboratóriumban működő, de a telepítés során meghiúsult kijelzőknek szinte mindig van hő- vagy rezgés oka. A 22 fokban marginális csatlakozó 55 fokban teljesen kinyílhat. Alkalmazzon szabályozott hőt a próbapadi tesztelés során - egy bizonyos hőmérséklet felett megjelenő hiba közvetlenül a hőtágulást azonosítja mechanizmusként.
Javítani vagy cserélni? Egy döntési keret
A javításnak akkor van értelme, amikora hiba egyetlen cserélhető alkatrészre - egy kábelre, egy háttérvilágítási tömbre, egy firmware-frissítésre - lokalizálható, a modul egy olyan rendszer része, ahol a csere beszerzése jelentős állásidővel vagy újratervezéssel jár, és a javítási költség egyértelműen alacsonyabb, mint egy új egységé.
A cserének akkor van értelme, haegyszerre több tünet jelentkezik. A halvány háttérvilágítás, a csatlakozók kopása és a képben megjelenő szellemkép az élettartam végét megbízhatóan jelzi, nem egyetlen javítható hibát. A cserének akkor is van értelme, ha egy jelenlegi modul jobb specifikációkat kínál - nagyobb fényerőt, szélesebb üzemi hőmérsékletet, jobb behatolásvédelmet -, ami csökkenti a jövőbeni karbantartási terheket.
Mielőtt bármelyik út mellett döntene, dolgozza ki ezt az öt kérdést:
- Ez az egység első meghibásodása, vagy korábban meghibásodott?
- A hiba egyetlen, cserélhető alkatrészre korlátozódik?
- A teljes javítási költség - alkatrész, munka és állásidő - egyértelműen a csereköltség alatt marad?
- Reálisan kibírja a javított egység a rendszer fennmaradó szervizigényét?
- A jelenlegi csere lényegesen jobb specifikációkat kínál ehhez az alkalmazáshoz?

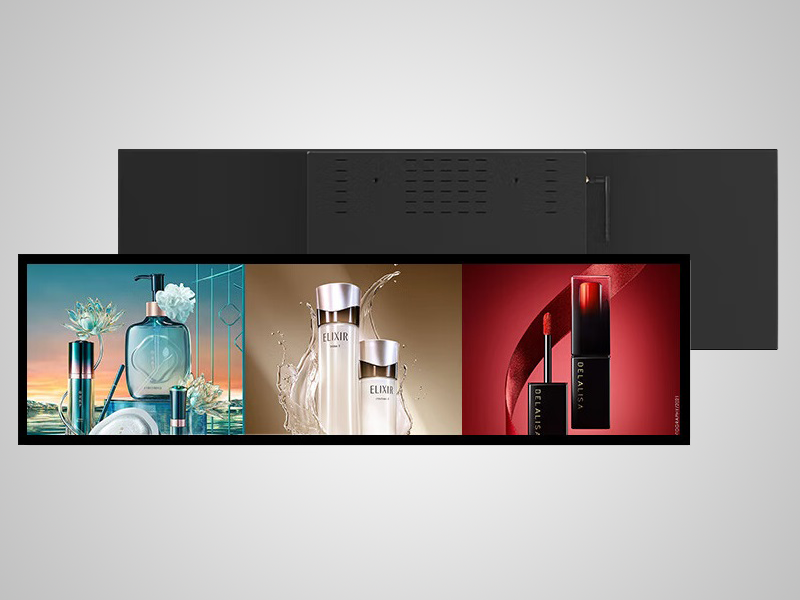

Ha három vagy több válasz támogatja a cserét, általában ez a világosabb út. Böngésszen a teljestermékpalettavagybeszéljen szakemberrela beszerzésről. Kiskereskedelmi és jelzőtáblás környezetben,egyedi LCD konfigurációk kiskereskedelmi jelzésekhezgyakran jobb hosszú távú{0}}gazdasági eredményeket nyújtanak, mint a közvetlen hasonlók-cseréje-.
Megelőző karbantartás
- Környezetvédelmi ellenőrzések:Telepítse a modul névleges hőmérsékleti és páratartalmi tartományán belül, a tervezéshez a legrosszabb-eseti feltételeket alkalmazva. Magas-páratartalmú környezetben a zárt, ellenőrzött IP-besorolású házak előírás, nem pedig elővigyázatosság.
- Energiagazdálkodás:Hardveres túlfeszültség-védelemmel ellátott, szabályozott kellékeket használjon. Kerülje a háttérvilágítás folyamatos működését maximális fényerőn. - Az adaptív fényerő-szabályozás csökkenti a LED-ek kopását anélkül, hogy a használhatóságot láthatóan befolyásolná.
- Tervezett ellenőrzések:Havonta - ellenőrizze a csatlakozók elhelyezkedését, és keresse a páralecsapódást. Negyedévente - futtasson le egy diagnosztikai tesztmintát, és ellenőrizze a tápfeszültséget terhelés alatt. Évente - ellenőrizze a betáplálás hullámzását, és vizsgálja meg az optikai rétegeket delamináció vagy polarizátor elöregedése szempontjából.

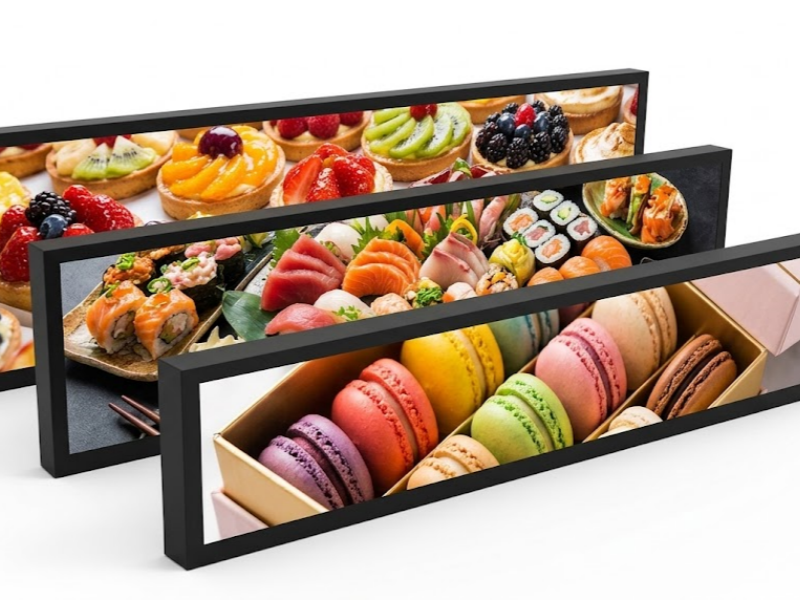

Mertönkiszolgáló terminál-nagy{0}}forgalmú környezetekben folyamatosan futó telepítések esetén a negyedéves ellenőrzés a legmagasabb-értékű egyszeri karbantartási tevékenység.Szupermarketekben használt feszített LCD képernyőknedvességnek és tisztító vegyszereknek vannak kitéve, amelyekre a szokásos karbantartási ütemterv nem feltétlenül felel meg.
Gyakran Ismételt Kérdések
Az LCD-m fehér képernyőt mutat - elromlott a panel?
Nem feltétlenül. A fehér képernyő gyakrabban kommunikációs vagy inicializálási hiba, mint fizikai sérülés. Ellenőrizze a protokoll konfigurációját - az adatátviteli sebességet, az SPI-módot vagy az I2C-címet - a modul adatlapján. Ez különösen fontos firmware-frissítés vagy kártyacsere után, ahol előfordulhat, hogy a beállítások átvitele nem megfelelő.
Hogyan állapíthatom meg, hogy a háttérvilágítás vagy az LCD panel meghibásodott?
Világítson egy zseblámpát a képernyő felületére ferdén egy félhomályos szobában. Ha halvány képet lát, akkor a panel megfelelően adja ki a kimenetet, és csak a háttérvilágítás hibásodott meg. A zseblámpa alatti kép hiánya azt jelenti, hogy a hiba a panelben, a vezetőpanelben vagy a köztük lévő jelútban van.
Javítható a villogó kijelző a modul cseréje nélkül?
A legtöbb esetben igen. A vibrálást leggyakrabban a meglazult szalagkábel, egy szélső forrasztási kötés vagy a tápfeszültség túlzott hullámossága okozza. A csatlakozók újracsatlakoztatása és a tápfeszültség stabilitásának ellenőrzése terhelés alatt megoldja a villogással kapcsolatos panaszok többségét, mielőtt bármilyen alkatrészcserére lenne szükség.
Biztonságos a nedvességnek kitett kijelző bekapcsolása?
Nem. Hagyja a modult teljesen megszáradni alacsony-páratartalmú környezetben, mielőtt áram alá helyezné. A nedves kijelző bekapcsolása elektródakorrózióval és rövidzárlattal jár, amelyek tartósan károsíthatják a panelt.
Miért működik a kijelzőm a padon, de meghibásodik a terepen?
Az időszakos térben{0}}csak a meghibásodásokat szinte mindig az üzemi hőmérsékleten bekövetkező hőtágulás, a rezgés-kiváltotta a csatlakozók szaggatottsága vagy az indításkor fellépő páralecsapódás okozza. Ismételje meg a tényleges telepítési környezet - hőmérsékletét, rezgését, páratartalmát - a próbapadi tesztelés során. Ha útmutatást szeretne kapni a nehéz körülményeket következetesebben kezelő hardver kiválasztásához,a nagy teljesítményű LCD-kijelzők{0}}áttekintéselefedi a legfontosabb specifikációs különbségeket.
Következtetés
Az LCD-modul meghibásodásai olvashatók, ha tudja, mit kell keresnie. A sötét panel, a villogó képernyő, az elrontott kimenet - mindegyike leképeződik a lehetséges okok kezelhető listájára, és egy strukturált diagnosztikai folyamat gyorsabban találja meg a tényleges hibát, mintha véletlenszerűen cserélné ki az alkatrészeket. Ugyanez a folyamat azt is világosan jelzi, hogy a javítás befejeződött, és a csere a helyes válasz.
Ha egy közelmúltbeli hiba új hardvert tűzött napirendjére, fedezze felhogyan viszonyulnak a modern kereskedelmi LCD képernyők a hagyományos megjelenítési lehetőségekhez, vagybeadni egy érdeklődésthogy megvitassák a konkrét alkalmazási követelményeket.
