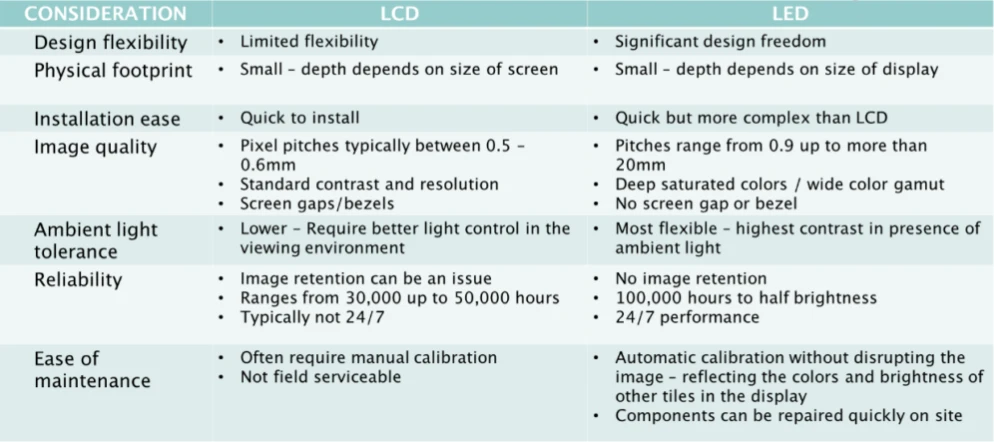

Az alapvető különbség, amelyet először ismernie kell

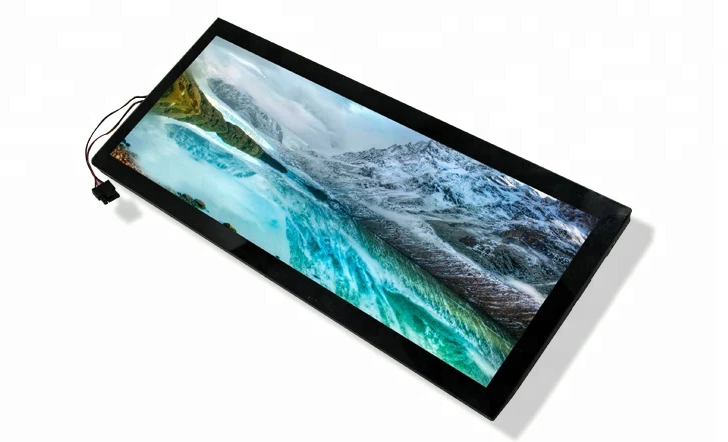

Az LCD sáv képernyők és a LED sáv képernyők teljesen eltérő módon működnek. Ha ezt megérted, sokkal könnyebb lesz választani közöttük.
LCD bár képernyőka hátulról érkező fény szabályozásával dolgozzon. Van egy háttérvilágítási egység, és a folyadékkristály-molekulák csavarodnak, hogy átengedjék vagy blokkolják a fényt. Maguk a kristályok nem bocsátanak ki fényt,{2}}lényegében színszűrőkkel ellátott redőnyök.
LED sáv képernyőkkészítsék el saját fényüket. Az apró piros, zöld és kék LED-ek egyszerre bocsátanak ki fényt és színt. Minden pixel a saját kis fényforrása.
Fényesség
A fényerő határozza meg, hogy a kijelző hol fog működni. Ezt bemérjüknits (cd/m²), és vannak kemény határok, amelyeket nem lehet megkerülni ügyes telepítési trükkökkel.
A szabályozott világítással rendelkező beltéri kiskereskedelemhez legalább350 nit. Valahol a500-700 tartománybanjobban működik. Tedd a kijelzőt az ablak közelébe, és hirtelen ránézel700 minimum, -val1000-1500hogy biztonságosabb legyen. A félig-kültéri helyek közvetett napsütéssel erősítik2000-3500 nit. Teljesen szabadban, közvetlen napfényben?5000 nit minimum, és a legtöbb telepítő azt javasolja6000-8000.
Az LCD 2500 nit körüli teljesítményt nyújt, és csak a speciális, nagy fényerejű{0}}modellek jutnak el oda. Ezek az egységek vastagabbak,-talán 40-60%-kal mélyebbek, és gyorsabban égnek ki.
A LED 800-nál kezdődik és 10 000 nit fölé megy.
A teljes kültéri LED-et jelenti.

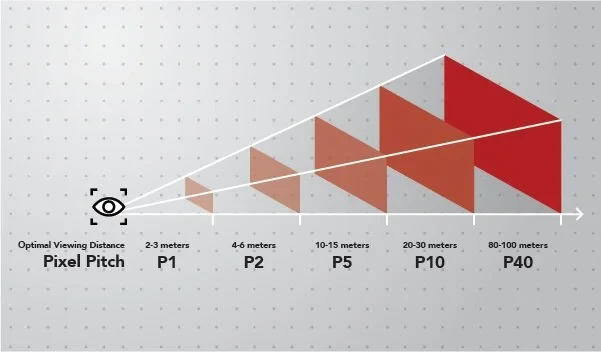

Pixelsűrűség és megtekintési távolság
Az LCD-sáv képernyők gyárilag rögzített pixelszámmal vannak ellátva. Vegyünk egy 37 hüvelykes LCD-sáv képernyőt 1920 × 540 felbontással. Következetet kapsz60+ PPImindegy, hol állsz. Ez fél méteren éles, öt méteren felesleges.
A LED sávos képernyők lehetővé teszik a pixelsűrűség kiválasztásátpixel hangmagasság. A matematika egyszerű: adja meg a pixel távolságát milliméterben, és szorozza meg 1,0-1,5-tel, hogy megkapja az optimális látótávolságot méterben.
P4.0ahol a legtöbb projekt landol-ez a4-6 méteres édes helyamely bevásárlóközpontok telepítéséhez, repülőtéri táblákhoz és kiskereskedelmi kirakatablakhoz használható. Szoríts, ha kell.P2.0kezeli a 2-3 méteres tartományt, és nagyjából a dupláját fizeted.P1.2Azokban a ritka helyzetekben létezik, amikor az emberek karnyújtásnyira állnak egy nagy LED-faltól. 5x költséggel.
Az LCD-nek akkor van értelme, ha a nézők 2 méternél közelebb kerülnekés részletes szöveget vagy grafikát jelenít meg.A LED győz, ha a látótávolság meghaladja a 2,5 métertés a vizuális hatás többet jelent, mint az apró betűs betűket.

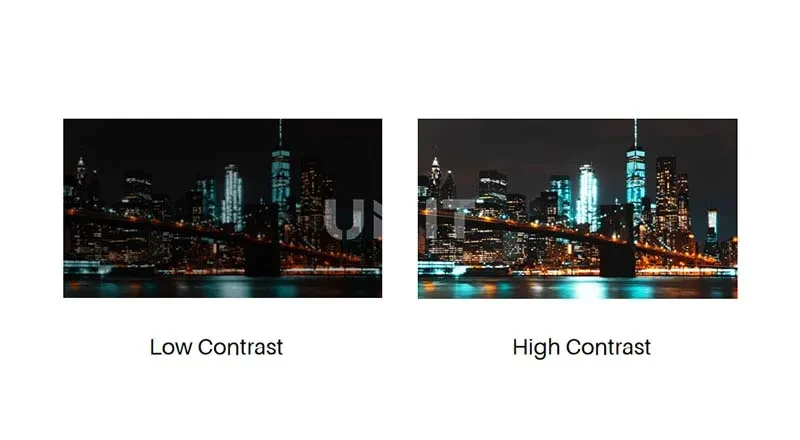

Kontrasztarány: Miért győz a LED sötét háttéren?
A kontrasztarány a legvilágosabb fehér és a legsötétebb fekete közötti különbséget méri, amelyet a kijelző képes előállítani.
Az LCD-nek itt szerkezeti problémája van. A háttérvilágítás az egész panelen végig fut. Ha feketét szeretne megjeleníteni, ezek a képpontok nem tudják teljesen elzárni a fényt. Az igazi fekete helyett sötétszürkét kapsz. Az IPS panelek általában elérik1000:1-től 1500:1-igkontraszt. A VA panelek jobban teljesítenek3000:1-től 5000:1-ig.
Minden LED pixel teljesen kikapcsolható. Az áram hiánya azt jelenti, hogy nincs fény, ami azt jelentivalódi fekete. Szabványos SMD LED panelek ütöttek5000:1-től 8000:1-ig. A magasabb -végű COB LED elérheti10 000:1 vagy akár 100 000:1.
Ha tartalma sötét hátteret vagy erős{0}}kontrasztú logókat használ, ez számít. A világos hátterű szövegeknél a legtöbb ember nem veszi észre.
Színteljesítmény
Az LCD-sáv képernyők általában takarnakAz sRGB 72-100%-a, dolgozzon8 bites színmélység (16,7 millió szín), és elérniΔE színpontosság 2-5 között. A konzisztencia az erősségük,-a háttérvilágítás egyenletesen oszlik el, így a színek kalibrálás nélkül illeszkednek az egész panelre.
A LED szélesebb skálát kínál(90-140% sRGB)és mélyebb színmélység(10-16 bit, több mint egymilliárd szín). A dobozon kívüli pontosság rosszabb, mivel a ΔE 3-6-os fut, és a színek összehangolása a modulok között munkát igényel. Minden komoly LED-beépítéshez koloriméter alapú kalibrálás is tartozik.
Frissítési gyakoriság és kamerarögzítés
A frissítési gyakoriság akkor válik igazán aggodalomra, amikor az emberek lefényképezik vagy filmezik a kijelzőt. Ez most folyamatosan történik a kiskereskedelmi és közösségi terekben.
Az LCD ekkor fut60 Hz szabvány, 120 Hz-cel elérhető prémium modelleken. Ez jó az emberi szem számára, de sávosodást okozhat, amikor valaki videót készít a telefonjával. Általában a kereskedelemben kapható LED panelek működnek1920Hz-től 3840Hz-ig, amely kiküszöböli az okostelefonos felvételeken megjelenő szkennelési{0}}soros műtermékeket.
Te szeretnéd ezt saját magad tesztelni?Rögzítse a kijelzőt telefonja lassított{0}}módjával 240 képkocka/mp sebességgel. A képen gördülő vízszintes fekete sávok azt jelentik, hogy a frissítési gyakoriság nem elég magas.
Panel technológia

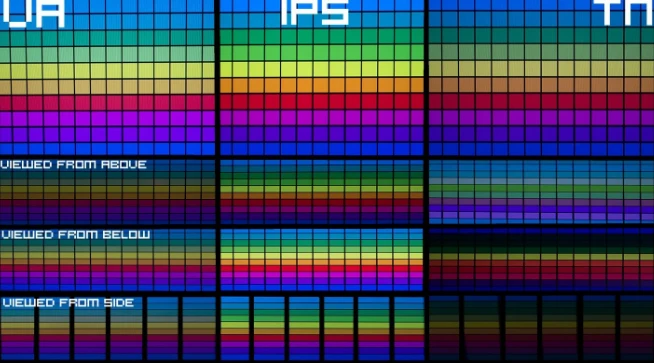

LCD panel típusok
IPS (In-Plane Switching)panelek adnak178 fok / 178 fokos látószögkiváló színpontossággal. A válaszidő 8-14 ms, és a fekete szintje mérsékelt,-a valódi feketék helyett inkább a szürkésfeketéket fogja észrevenni. Ezek jól működnek a polcszélű, több szögből megtekinthető kijelzőknél és a menütáblákon, ahol a színek pontossága számít.
VA (függőleges igazítás)panelek kínálnak178 fok / 160 fokos betekintési szög. A függőleges teljesítmény gyakran romlik szélsőséges szögek esetén. A színek pontossága jó, a válaszidő 4-8 ms-nál gyorsabb, a fekete szintje pedig felülmúlja az IPS-t. Ezek megfelelnek a videós tartalmaknak és a sötét színsémát használó márkáknak.
ADS/AFFS változatokipari -minőségű opciók, kiterjesztett hőmérséklet-tűréssel-30 foktól +80 fokig. A prémiumot csak a szállításhoz vagy extrém körülményekhez éri meg.
LED-es csomagolási technológiák
A terminológia gyorsan összezavarodik.

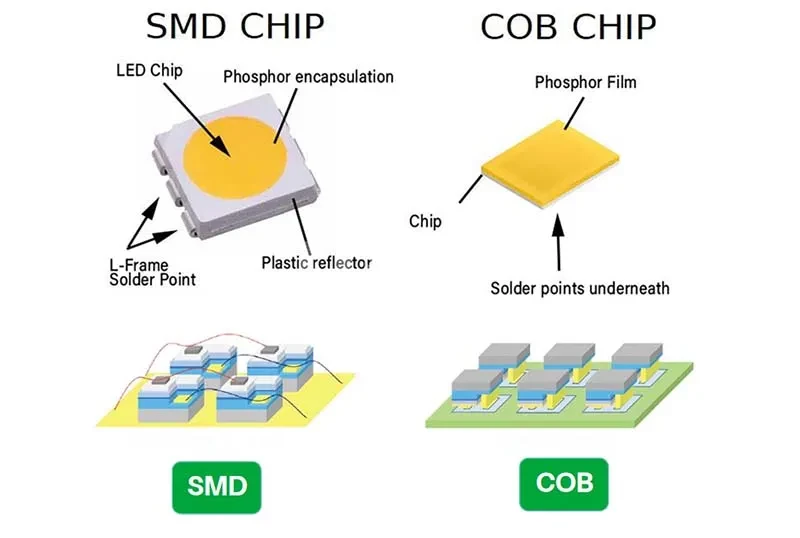

SMD (felszíni{0}}szerelhető eszköz)uralja a beltéri és félig{0}}kültéri installációkat. Három LED-chip (piros, zöld, kék) egyetlen tartóra rögzíthető, és gyantába záródik. A pixelközök P1.0-tól P10-ig terjednek.
A sérülékenységek valósak: a szabadon hagyott LED-felületek fizikailag megsérülhetnek, nedvesség szivároghat be a gyanta határain, és az ujjak közvetlen érintkezése elmozdíthatja az alkatrészeket. Ez számít a kiskereskedelmi szinteken és a tömegközlekedési állomásokon, ahol az emberek megérinthetik a kijelzőt.
COB (chip-a-fedélzeten)közvetlenül a NYÁK hordozóra szereli a LED chipeket, majd mindent egységes védőréteggel borít. A teljes modulfelület sima és folyamatos -jobb fizikai tartósságot, nedvességállóságot és jobb kontrasztot eredményez a képpontok közötti fényelnyelő-bevonat miatt. A költségek futnak30-50%-kal magasabbmint az egyenértékű SMD.
GOB (ragasztó-a-táblán)a kompromisszumos lehetőség: szabványos SMD technológia az összeszerelés után hozzáadott epoxi bevonattal. COB-szerű védelem alacsonyabb áron. Enyhe fényerőcsökkenést (5-10%) és potenciálisan sárgulást tapasztalhat hosszabb UV-expozíció esetén.
Natív vs. vágott panelek
A rudak gyártói kétféleképpen szerzik be paneleiket, és a különbség sokkal fontosabb, mint azt a legtöbb vásárló gondolná.
Natív bárpanelek
Ezeket kifejezetten az ultra{0}}széles képarányokhoz tervezett gyártási maszkokkal készítik. A méretek kezdettől fogva szándékosak. Szállítók szeretikBOE, AUO, Innolux és CSOTdedikált, nyújtott{0}}formátumú termékcsaládokat készíthet.
Amit kapsz: egyenletes háttérvilágítás-eloszlás egészen a szélekig, teljes szerkezeti integritás szabványos üvegvastagsággal, egyenletes tömítések a teljes kerületen és szabványos felbontású minták, mint pl.1920×158, 1920×360 vagy 1920×540.
Vágott és átméretezett panelek
Ezek szabványos 16:9-es panelekként indulnak, amelyeket a gyártás után fizikailag rúdméretekre vágnak. Egy 1920 × 1080-as panel több 1920 × 270-es csíkká válhat.
A vágás feltöri az üvegrétegek közötti tömítést-fény szivárog a széleken. Az üveg épsége a vágási vonalaknál sérül, ami nagyobb törést jelent a szállítás és a telepítés során. Az eredeti háttérvilágítást a teljes panelre tervezték, így a részpanelek egyenetlen megvilágítást kapnak. És ezek a sérült tömítések beengedik a nedvességet, ami idővel felgyorsítja a folyadékkristályok lebomlását.
Vágott panelek kiszúrása:keressen nem{0}}szabványos függőleges felbontásokat, mint pl158, 203 vagy 270 pixel. Kérjen panel specifikációs lapokat a tényleges gyártói cikkszámokkal. A valódi natív paneleken dokumentált modellszámok találhatók a beszállítói katalógusokban.
A vágott panelek 30-50%-kal olcsóbbak.A kedvezmény azért van, mert a minőség valóban alacsonyabb.
Valódi alkalmazások

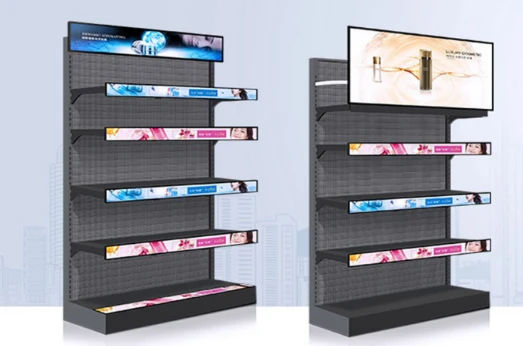

Kiskereskedelmi polcok-széli kijelzők
Szabályozott beltéri világítás, nagyon közel álló emberek (néha egy méter alattiak, amikor a termékekért nyúlnak), és a tartalom többnyire szöveges és árképzési. Ráadásul valószínűleg több tucat vagy száz ilyen dolgot tesz közzé.
Az LCD nyer itt, és nincs különösebben közel.Senki sem áll 4 méterre a polc szélétől. A nézők közel vannak, ami azt jelenti, hogy valóban szüksége van arra a képpontsűrűségre, amelyet az LCD nyújt. A szöveg élesnek tűnik, mert az LCD hogyan kezeli a szubpixel megjelenítést. És ha 2 helyett 200 egységet vásárol, az LCD és a LED közötti árkülönbség valóban összeadódik.
A vékony profil is segít. A legtöbb polc-szélsínt az LCD méretek figyelembevételével tervezték, így nem kell harcolnia a hardverrel.
Valami a500-700 nites tartomány IPS panelekkeljól működik. A VA működik, ha mindenki ugyanabból az irányból közelít, de ritkán vásárolnak így az emberek. Győződjön meg arról, hogy natív paneleket kap, és milyen méretű-a jellemzően a23-42 hüvelykes tartomány.
Közlekedési információs kijelzők
Vonatok, buszok, repülőterek. A környezet olyan kemény, hogy az emberek nem gondolnak rá, amíg valami el nem törik. Állandó rezgés. Hőmérséklet-ingadozások, amelyek megölnék a fogyasztói elektronikát. És ezek a dolgok napi 18+ órát futnak.
A tanúsítási követelmények alapvetően hozzák meg ezt a döntést.A vasúti iparnak EN50155 szabványa van, az autóiparnak E-Mark-tanúsítványra van szüksége, és az LCD jóváhagyási lehetőségei kiforrottak és jól{2}}dokumentáltak. LED-tanúsítvány a szállításhoz? Még mindig utoléri.
A papírmunkán túl az ipari LCD-rögzítő rendszerek évtizedek óta bizonyított rezgésállósággal rendelkeznek. A súly is számít, amikor kijelzőket helyez el a járművekbe. És mivel az emberek viszonylag közel ülnek vagy állnak, nem veszíti el az LCD felbontás előnyeit.
Ipari -besorolású IPS-panelekre van szüksége, amelyek legalább kezelhetők-20 foktól +60 fokig. A rezgési specifikációknak meg kell jelenniük1G folyamatos tűrés minimum, ideális esetben 3G ütésállósággal. Fényesség körül700-1000 nitkezeli az ablakok tükröződését.

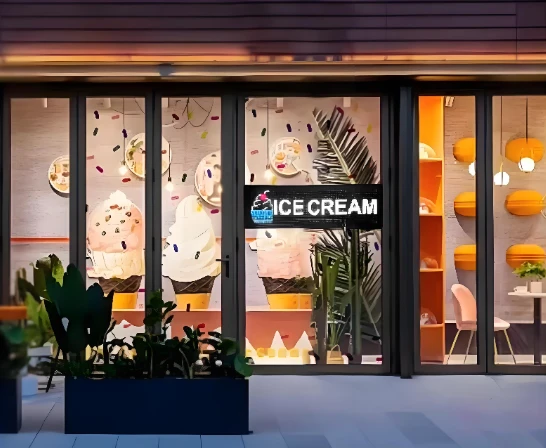

Kültéri kirakat és ablakok
A napfény mindent megváltoztat. beszélünk100 000 luxtiszta napon eléri a kijelzőt. Az LCD fizikailag nem versenyezhet itt.
A LED az egyetlen igazi lehetőség kültéren.A közvetlen napsugárzás elleni küzdelemhez 5000-8000 nitre van szükség, és ezt az LCD nem képes biztosítani. Az időjárásállóság is számít, mert azt szeretnéIP65 vagy jobbaz elülső felületen. A nagyobb megtekintési távolságok (az utca túloldalán tartózkodó emberek, elhaladó autók) azt jelenti, hogy amúgy is túl kell fizetni az LCD pixelsűrűségéért.
Menj veleP3-P6 pixelosztásattól függően, hogy milyen messze áll a tipikus néző. Győződjön meg róla, hogy megkapja3840 Hz-es frissítésígy jól fotóz a közösségi médiában. Az üzemi hőmérséklet-tartománynak ki kell bírnia a helyi éghajlati viszonyokat.

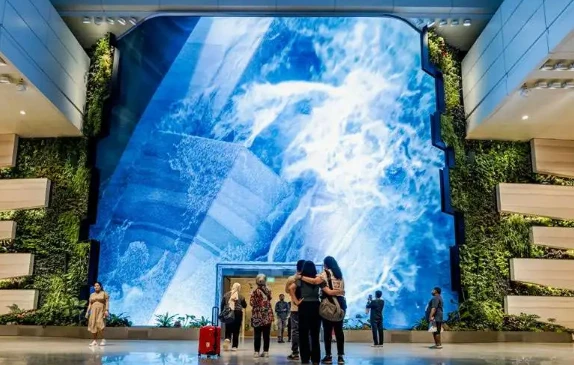

Nagyszabású-beltéri telepítések
Bevásárlóközpontok, repülőterek, kongresszusi központok, vállalati előcsarnokok. Nagy terek magas belmagassággal és nézőkkel, akik 20 méterre lehetnek.
A zökkenőmentes tényező az, ami megöli az LCD-t.A legnagyobb LCD-panel körülbelül 88 hüvelykes. Szeretnél tovább menni? Egymásba burkolja a paneleket, és ezek a keretek láthatók. A tervezők megpróbálják beépíteni a kereteket az esztétikumba.
A LED modulok zökkenőmentesen kapcsolódnak egymáshoz.30 méteres folyamatos kijelzőt szeretne? A LED kezeli. Íves installáció egy oszlop körül? A LED kezeli. A látótávolságok ezekben a terekben tökéletesen illeszkednek a P2,5-P4 pixeltávolsághoz, ami egyébként a LED-ek kedvence.
Prémium telepítésekhezP2.5jól működik. A szokásos kereskedelmi munka jól megyP3-P4. A fényerő a helytől függ, de jellemzően800-1500 nitlefedi a legtöbb beltéri forgatókönyvet. Feltétlenül válassza az elülső-hozzáférési modul tervezését, mert valakinek előbb-utóbb szervizelnie kell ezt a dolgot, és Ön nem akarja megmagyarázni, miért kell bezárnia a bevásárlóközpont egy részét, hogy hozzáférjen a kijelző hátuljához.

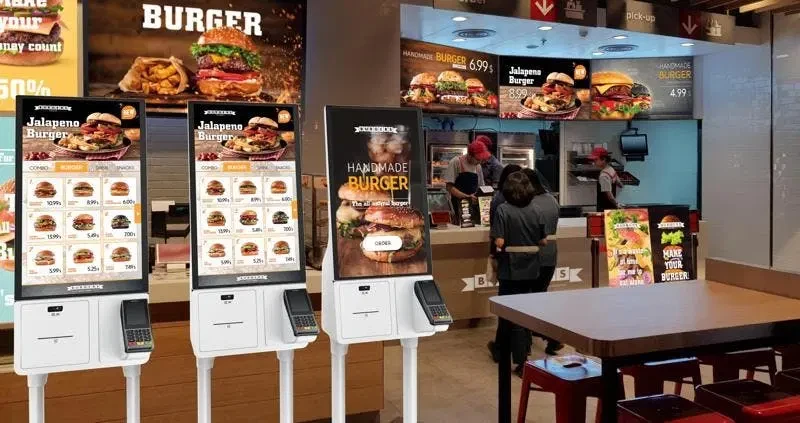

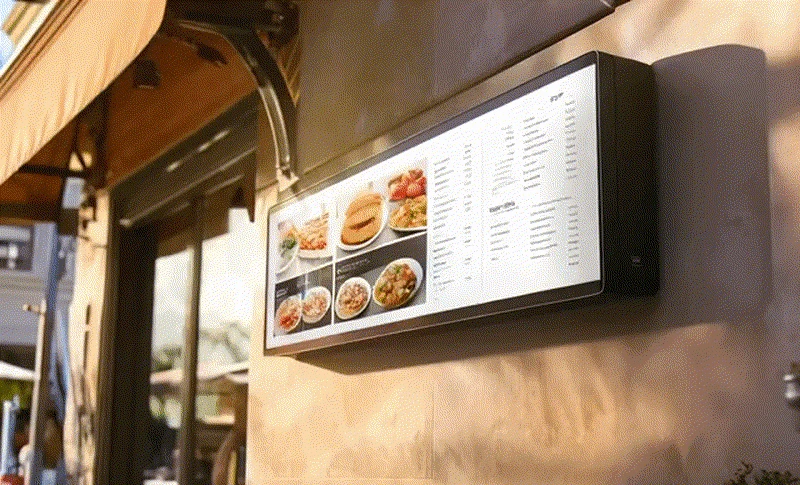

Éttermi és QSR menütáblák
Itt a költségvetés számít. Az éttermek árrése csekély, és a tulajdonosok minden berendezésvásárlást alaposan megvizsgálnak.
A tartalom többnyire szöveges, alkalmi ételfotózással.Az LCD gyönyörűen jeleníti meg a szöveget.A látótávolság általában az a 1,5-4 méter, ahol műszakilag bármelyik technológia jól működik, de az LCD megvásárlása és üzemeltetése lényegesen kevesebbe kerül.
Egy dolgot kell figyelembe venni: a konyhák zsírt és gőzt termelnek. Még az étkezőben is vándorol ez a cucc. Valamilyen védőüveget szeretne a kijelzőre. Az edzett üvegborítás alapfelszereltség. Ha önkiszolgáló-rendelést végez,PCAP érintőképernyős képesség15-20%-kal növeli a költségeket, de új funkciókat nyit meg.
Fényesség körül500-700 nitkezeli a tipikus éttermi világítást.IP54 az elülső felületenkötelezőnek kell tekinteni, nem pedig választhatónak.
Hosszú távú-költségmegfontolások
Az előzetes költség csak a kezdet. Az alábbiakban egy durva összehasonlítás látható. Az eredmények az áramdíjaktól, a használati szokásoktól és attól függően változnak, hogy elromlik-e valami.
LCD sáv képernyőhöz (37 hüvelykes megfelelője):beszerzése kb$40012 órás napi működés esetén az áramellátás az áraktól függően évente 8 dollárba kerül, évente körülbelül 40 dollárt tegyél félre karbantartásra, és a háttérvilágítás 4. év körüli cseréje további 150 dollárt ad hozzá.Nagyjából 800 dollár öt év alatt.
Egyenértékű kijelzőterületű LED-sáv képernyő esetén a P2.5-nél:megszerzése fut körül$900, az energia valamivel többe kerül, talán évi 13 dollárba, azonos feltételek mellett. A karbantartási tartalékok alacsonyabbak lehetnek, mivel a LED általában tartósabb. A modul cseréje általában nem szükséges öt éven belül, ha megfelelő minőséget vásárolnak.Valahol 1050-1100 dollár körül összesen.
A LED öt év alatt körülbelül 35%-kal többet fut, mint az LCDtipikus beltéri forgatókönyvekben.
A matematika különböző helyzetekben változik. A hosszabb telepítések előnyben részesítik a LED-es-LCD-háttérvilágítást 5 év után, miközben a LED-ek 70%-kal magasabb fényerőt tartanak fenn a 8. évig. A kültéri telepítések a nagy-fényerősségű LCD-modelleket 800+ dollárra növelik, miközben hosszabb élettartamot biztosítanak, így a LED-ek költsége-egyenértékű vagy olcsóbb lesz. A nagyméretű, zökkenőmentes telepítések bonyolult előlap-igazítást igényelnek az LCD-vel, és nagy léptékben a LED egyszerűbb összeszerelése eléggé csökkenti a munkaerőköltségeket ahhoz, hogy bezárja a különbséget.
Mit kell kérni vásárláskor
LCD bár képernyőkhöz
Kezdje magával a panellel. tudni akarodki készítette (BOE, AUO, Innolux)és a konkrét modellszámot. Ez azért fontos, mert így ellenőrizheti, hogy natív panelt kap-e, nem pedig olyasmit, amelyet egy szabványos kijelzőről vágtak le. A vágott panelek valamiért olcsóbbak.
A fényerő-specifikációk félrevezetőek lehetnek. Egyes gyártók a panel közepén mérik, ahol a legfényesebb, mások pedig átlagot adnak a teljes felületen.Kérdezd meg, melyik módszert alkalmazták.A 700 nites középmérés csak 550 nit lehet a sarkokban.
Szerezd meg aháttérvilágítás típusaírásban, mivel az él-világító és a közvetlen{1}}megvilágítás eltérő egységességi jellemzőkkel rendelkezik.Színskálaszázalékában kell megadni az sRGB vagy más, ténylegesen ellenőrizhető szabvány szerint. Ne csak a „jó színvisszaadást” fogadja el válaszként.
Az operatív dolgok is számítanak:hőmérséklet-tartomány, MTBF adatok, pontosan mire terjed ki a garancia (csak panelek? háttérvilágítás? tápegység?). És győződjön meg arról, hogy ismeri a szerelési interfész méreteit, mielőtt megtervezi a telepítési hardvert.
LED sáv képernyőkhöz
A LED minősége rendkívül változó, és achip gyártóez az első nyom.Nationstar, Kinglight, Cree, Nichiaolyan neveket szeretne látni. Az általános „kiváló-minőségű LED” nem jelent semmit.
Ne bízzon a pixeltávolságú adatlapban.Vigyél magaddal féknyergeket, ha gyári ellenőrzést végzel.
A frissítési gyakoriságot könnyen ellenőrizheti saját maga. Húzza ki telefonját, váltson lassított-videóra 240 képkocka/mp-en, és rögzítse a kijelzőt. A képen görgető fekete sávok azt jelentik, hogy a frissítési gyakoriság nem az, amit állítanak. Ez 30 másodpercet vesz igénybe, és megkímélte az ügyfeleket a rossz vásárlásoktól.
A fényerő mérése egy másik terület, ahol a gyártók kreatívak. Ha komoly pénzt költesz,vigyen magával egy kalibrált mérőt az ellenőrzésre. A 6000 nites névleges teljesítményű kijelző, amely ténylegesen 4500-at ad le, nem vágja le közvetlen napfényben.
Néhány kevésbé nyilvánvaló dolog, amit le kell szögezni: Vanszínkalibrációbenne van a szállításban, vagy ez felár? Mi azlaposságtűrésmodulok között? (A látható varratok gyakran olyan modulokból származnak, amelyek nem illeszkednek tökéletesen egy síkban.) Meddig garantálnaktartalék modul elérhetősége? Legalább öt év, mert a nem javítható kijelző felelősséget jelent. És szerezd meg ahalott pixel politikaírásban valós számokkal, nem csak "ipari szabvány elfogadható árfolyammal".
Szóval melyik?
Az LCD jobban működik:közeli megtekintés 1,5 méter alatt, szöveges-nehéz tartalom, normál beltéri világítás, költségkímélő-projektek, 3 méter teljes hossz alatti telepítések, érintés-kompatibilis alkalmazások és közlekedési környezetek vibrációval.
A LED-nek több értelme van:3 méternél nagyobb megtekintési távolságok, video-domináns tartalom, erős környezeti megvilágítású környezet, bármilyen félig-kültéri vagy kültéri alkalmazás, prémium márkabemutatók, 5 métert meghaladó zökkenőmentes lefutások, 5 évnél hosszabb időre tervezett, 24 órás, hét minden napos működés, valamint ívelt vagy építészetileg kreatív installációk.
A 1,5-3 méteres látótávolság normál beltéri világítással mindkét irányba mehet. Nézd meg a többi tényezőt. Számolja ki, mely előnyök számítanak az adott projektnek.Ha közel van az egyenlőséghez, az LCD általában nyer a költségekenkivéve, ha zökkenőmentes hosszúságra, kültéri fényerőre vagy videohatásra kifejezetten szükség van.
