ESL-méretek: Hogyan néznek ki a számok a gyakorlatban
Elektronikus polcszélcímkéka képernyő átlója szerint vannak méretezve, ugyanaz a konvenció, mint a monitoroknál és telefonoknál. A Legoyo termékskálája a kompakt végén lévő 1,53 hüvelyktől a nagyobb promóciós formátumok esetében 9,7 hüvelykig terjed.
A legtöbb kiskereskedő először ezt szeretnétest mélysége- milyen messze nyúlik ki a címke a polc felületétől. Íme a méretek a kínálatban, beleértve a Legoyo által ellenőrzött specifikációkat a 4,2 hüvelykes modellhez:
| Képernyőméret | Címke szélessége | Címke magassága | Testmélység | Tipikus alkalmazás |
|---|---|---|---|---|
| 1.53" | ~48 mm | ~33 mm | 8-10 mm | Gyógyszertár, kozmetika, szűk polcok |
| 2.13" | ~72 mm | ~38 mm | 8-10 mm | Nagy{0}}sűrűségű élelmiszerbolt, fűszerfolyosók |
| 2.66" | ~84 mm | ~43 mm | 9-11 mm | Kisboltok, kattints és gyűjts |
| 4.2" ✓ | 97,4 mm | 88,9 mm | 10-12 mm | Szupermarket szabvány, raktár |
| 5.8" | ~155 mm | ~73 mm | 11-13 mm | Közepes{0}}formátumú élelmiszerbolt, promóciós futamok |
| 9.7" | ~235 mm | ~160 mm | 13-16 mm | Elektronika, bor, speciális kiskereskedelem |
✓=megerősítve a Legoyo's-tól4,2 hüvelykes ESL adatlap. A többi adat az e-ink ESL konstrukciójára jellemző minden képernyőméretnél; a megrendelés véglegesítése előtt ellenőrizze az egyes termékoldalakat.
A 8–16 mm-es mélység nagyjából egy normál hitelkártya vastagsága - nem jelent jelentős akadályt egyetlen gondolapolcnak sem. A számok, amelyekcsináldproblémákat okoz, ha rossz a címke szélessége és magassága, nem pedig a mélység. Erről bővebben lentebb.

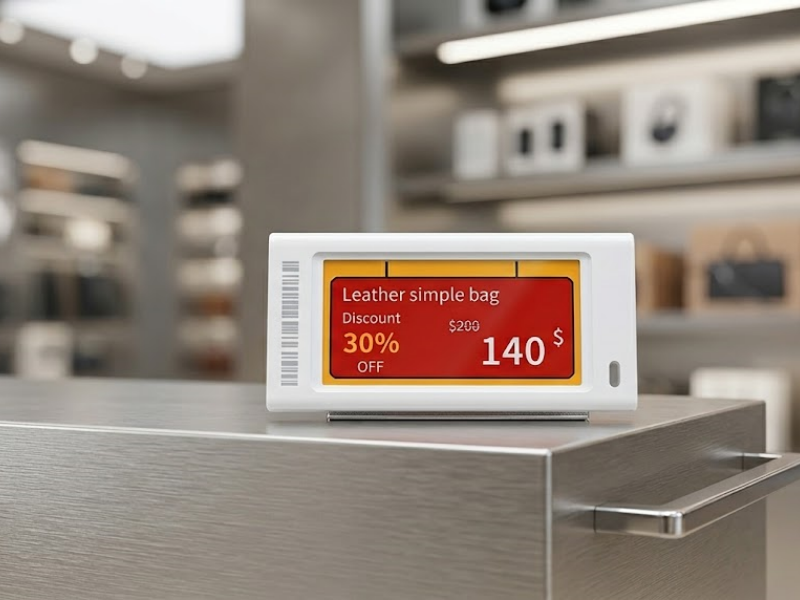

Hogyan viszonyulnak az ESL-ek a jelenlegi papírcímke-beállításhoz?
A gyártók szokásos válasza az, hogy az ESL-ek „szinte nem foglalnak helyet” - pontosak, de nem hasznosak, ha azt próbálja kitalálni, hogy a maihoz képest megszerzi-e vagy elveszíti-e az engedélyt.
Egy tipikus papírcímketartó tartalmaz egy műanyag bepattanót-a csatornában (10–14 mm mély), magát a papírbetétet, és sok üzletben egy reklámkapcsot, polcot vagy felirattartót, amely további 5–20 mm-t tesz a tetejére. A polc szélén általában egy teljesen feltöltött papírcímkecsík nyúlik ki12-28 mm, attól függően, hogy hány tartozék van csatlakoztatva.
A Legoyo 4,2"-es, 10–12 mm-es ESL-je közvetlenül a legtöbb szabványos polcsínbe illeszthető. A papírcsatorna vagy a helyén marad, és az ESL rácsatlakozik, vagy teljesen eltávolítják -, így a kapott kiemelkedés megegyezik a kicserélt értékkel, vagy annál sekélyebb.
A működési különbségek részletes egymás melletti--összehasonlításához,A Shelby Report kiskereskedelmi technológiai lefedettsége
hasznos perspektívát kínál az átállást végrehajtó üzletekből. Saját útmutatónkESL vs. papír címkéklefedi a teljes működési összehasonlítást.
Három dolog, amit ellenőrizni kell a címkeméret kiválasztása előtt
Az ESL-projektekben a legtöbb polc{0}}hellyel kapcsolatos probléma a rendelés előtti három ellenőrzés egyikének kihagyására vezethető vissza.
1. A címke szélessége és a termék homlokzati szélessége
A testmélység ritkán okoz problémát. Az igazi fejfájást okozó dimenzió azcímketest szélessége a termékhez rendelt polcnyíláshoz képest. Ha egy termék egy 60 mm-es nyílásban van, és 97,4 mm-es törzsű címkét rendel, akkor vagy átfedi a szomszédos nyílást, vagy elveszíti az egyik szembeforduló pozíciót a planogramjából. Egyik sem elfogadható középső-telepítés.
A méretválasztás véglegesítése előtt mérje meg üzletében a legszűkebb termékkategóriát, és győződjön meg arról, hogy a választott címkeszélesség az adott nyílásba esik. Ez mérőszalaggal 30 percet vesz igénybe, és megakadályozza az egyetlen leggyakoribb méretezési hibát a teljes -áruházi ESL-kihelyezésnél.
2. A címke magassága a termék felületével szemben
A címke magassága meghatározza, hogy a termék elülső felületének mekkora része van kitakarva a polc széle alatt. A Legoyo 38 mm magas, 2,13 hüvelykes címkéje egy szabványos italos palack kis részét blokkolja. A 160 mm-es 9,7 hüvelykes címke jelentősebb részt takar.
Az alsó-polcok esetében, ahol az ügyfelek leguggolnak, hogy közelről olvassák a címkéket-, a kisebbek általában jobban működnek, - nem a mélység miatt, hanem azért, mert egy kompakt, tiszta elrendezésű címkét könnyebb 30 cm-ről elemezni, mint egy nagy, szöveges címkét. Igazítsa a címke méretét ahhoz, hogy az ügyfelek fizikailag hogyan lépnek kapcsolatba az adott polcmagassággal, ne csak a méretkonvenciók szűrésére{5}}.
3. Mi történik a meglévő címkecsatornával
Ez a kérdés először-, amikor a vásárlók szinte mindig, de ritkán teszik fel közvetlenül:el kell távolítanom a jelenlegi papírcímkecsíkokat az ESL-ek telepítése előtt?A legtöbb esetben nem. A Legoyo ESL-eit úgy tervezték, hogy leejts-beépítsék, nulla polcmódosítással -. Csíptetős-, mágneses, akasztós és öntapadós rögzítőket használnak, amelyek a meglévő sínrendszereken vagy azok mellett működnek. A telepítőcsapatok általában egyetlen műszakban elhelyezhetik a 500+ címkéket a standard gondolapolcokon. Ha régebbi vagy nem szabványos sínprofilokról van szó, az adaptercsipesz szerkezeti munka nélkül oldja meg a kompatibilitást. Alépésről--}az ESL telepítési útmutatójamindkét forgatókönyvet lefedi.
Méretajánlatok az áruház környezetétől
Élelmiszerbolt szupermarketek
A 2,13"–4,2" tartomány lefedi a szokásos élelmiszerbolt polcok többségét. A magas-SKU-részeknél keskeny termékfelülettel - fűszerek, fűszerek, rágcsálnivalók, szószok - 2.13" vagy 2,66" kényelmesen tartja a címke szélességét a rendelkezésre álló nyíláson belül. A szélesebb termékek, például a dobozos áruk vagy italok esetében, ahol a QR-kód vagy a promóciós felirat megjelenítése az ár mellett számít, jó okkal a 4,2" a globális kiskereskedelmi szabvány: illeszkedik a gondolasín profilok legszélesebb skálájához, és megtalálja a megfelelő egyensúlyt a képernyő ingatlanai és a polcok sűrűsége között. Tekintse meg, hogyan működik ez a valódi bolti formátumokban a Legoyoy áttekintésében.
élelmiszerbolt ESL telepítések.Kisboltok
A cikkszám-sűrűség kisebb, mint egy szupermarketben, de a termékenkénti polcok szűkebbek. A 2,66"-os jól működik a legtöbb C-store gondola konfigurációban. Egy dolog, ami először meglep-a kisboltokat telepítőket: mivel kicsi az üzlethelyiség, egyetlen vezeték nélküli hozzáférési pont szinte minden esetben lefedi a teljes értékesítési szintet, így az infrastruktúra tervezése minimális. A mennyezeti szerelés minden hardvert távol tart a polcokról. Teljesen a mi összehasonlításunkon múlik a vezeték nélküli hálózat választása. {{7} Hogyan működik}Bluetooth vs. Wi-Fi vs. Sub-GHz ESL rendszerekelmagyarázza a lefedettség és az akkumulátor{0}}élettartam{1}}el kapcsolatos kompromisszumokat.
Gyógyszertárak
A gyógyszertári környezetben a kritikus változó a címke szélessége, nem pedig a mélység. A gyógyszertárak polcain buborékcsomagolások, tubusok és egységnyi-adagolódobozok - a legtöbbjük keskeny. A műszakilag kifogástalan mélységű címke akkor is vizuális zavart okoz, ha beszivárog a szomszédos termékváltozat nyílásába, ami különösen zavaró a planogram{4}}vezérelt OTC szakaszokon. Az 1,53–2,13 hüvelykes tartomány a nagy-sűrűségű gyógyszertári polcok alapfelszereltsége; A 2,66" szélesebb -formátumú OTC- vagy orvostechnikai eszközrészekhez használható. Ellenőrizze a karosszéria szélességétA Legoyo kiskereskedelmi ESL katalógusaa rendelés visszaigazolása előtt.
Speciális és elektronikai kiskereskedelem
Széles polcok, kevesebb cikkszám és olyan termékek, ahol a specifikáció részletei befolyásolják a döntést. Az 5,8"–9,7"-es termékcsalád nagyobb helyigényét itt éri el a jótállási feltételek, a termékleírások és a QR-kódok megjelenítése az árú - tartalom mellett, amely valóban megmozgatja a megfontolt vásárlásokat. Az elektronikai és háztartási cikkek kiskereskedelmében általánosan elterjedt szélesebb termékburkolatok azt jelentik, hogy a címkeszélesség ritkán jelent planogramkonfliktust ezekben a formátumokban.
Hűtött és fagyasztott kijelzők
A szabványos e-ink ESL-ek 0 és 40 fok között működnek. A hűtött és fagyasztott dobozokhoz célzottan-épített alacsony-hőmérsékletű modellekre van szükség, amelyek -20 fokos vagy alacsonyabb hőmérsékletűek. Ezek a Legoyo szabványos mérettartományának nagy részében elérhetőek, és ugyanazt a kapcsot-használják a szerelési módban -, nincs szükség átalakításra. A hideg{11}}láncrészek megrendelése előtt mindig ellenőrizze az üzemi hőmérsékletre vonatkozó specifikációt.
Négy méretezési döntés, amelyek valós térproblémákat okoznak
Rendelés képernyőméret szerint a címke testszélességének ellenőrzése nélkül
A képernyő mérete a kijelző átlós mérete, nem a címke testének szélessége. A különböző képarányok azt jelentik, hogy az 5,8 hüvelykes (155 mm széles) és a 4,2 hüvelykes (97,4 mm széles) címke testszélessége jelentősen eltér annak ellenére, hogy mindkettő szabványos méretű. Mindig hasonlítsa össze a címkéttestszélességtömeges rendelés leadása előtt a legkeskenyebb termékével szemben -, ne a képernyő átlója.
Feltételezve, hogy az összes polcsín elfogadja a szabványos ESL kapcsokat
Az elmúlt 15 évben telepített gondolapolcok többsége kompatibilis az ESL-kapcsok szabványos rögzítésével{1}}. Ez alól kivételt képeznek a régebbi lámpatestek, amelyek még az ESL elterjedése előtt készültek, a hűtőszekrényajtók és néhány raktári raklap állvány. Teszteljen egy fizikai mintát az adott vasúti profilon, mielőtt -az egész üzletre kiterjedne. Ez egy 10-perces ellenőrzés, amely megakadályozza a telepítés-leállási problémáját a telepítés napján – és ez az oka annak, hogy a Legoyo a tömeges vállalás előtt javasolja a minták megrendelését.
Nagyméretű-formátumú címkék használata a polc alsó-pozícióin
Az alsó polcokon nem a mélység - a probléma, hanem az olvashatóság. Az a vásárló, aki leguggol, hogy megnézze az alsó-polcon lévő terméket, 20–40 cm-es távolságból lát egy címkét. Egy nagy, promóciós szöveggel teli címkét nehezebb ilyen távolságból elemezni, mint egy kompakt címkét tiszta, nagy kontrasztú árkijelzővel-. A kisebb címkék alul, a nagyobbak a szemmagasságban egy olyan elrendezési elv, amely a használt technológiától függetlenül érvényes.
Nincs terv zárókupakokra és promóciós felszerelésekre
Az egyenes gondolapályák egyszerűek. A zárókupakokhoz, az íves végű szerelvényekhez és a szabadon álló reklámhelyekhez néha ferde konzolokra van szükségvagy egyedi szerelési megoldások, amelyek nem részei a standard gondolarendelésnek. Ezeket könnyű figyelmen kívül hagyni az alaprajzi tervezés során. A helyszíni felmérés előtti -kísérleti felmérés során történő azonosításuk szinte semmi időt vesz igénybe a tervezéshez, és megakadályozza a zűrzavaros középső-improvizációt. Ha meg akarod érteni
hogyan működnek az ESL-rendszerek végétől-végig-a hardvertől a szoftverig ez az útmutató a teljes képet lefedi.Gyorsreferencia: Ajánlott ESL-méret polctípus szerint
| Polc / Terméktípus | Ajánlott méret | Testmélység | Kulcsfontosságú szempont |
|---|---|---|---|
| Kis élelmiszerbolt (üvegek, tasakok, fűszerek) | 1.53"–2.13" | 8-10 mm | A címketest szélességének a terméknyíláson belül kell maradnia |
| Normál élelmiszerbolt (csomagolt áruk, italok) | 2.66"–4.2" | 9-12 mm | A 4,2"-es a legszélesebb gondolasíntel kompatibilis |
| Gyógyszertár / OTC (buborékcsomagolás, tubus) | 1.53"–2.13" | 8-10 mm | A szélesség a kritikus változó, nem a mélység |
| Kisbolt (vegyes áru) | 2.13"–2.66" | 9-11 mm | Ellenőrizze a sínek kompatibilitását; egy AP általában a teljes emeletet lefedi |
| Speciális / elektronikai / háztartási cikkek | 5.8"–9.7" | 11-16 mm | Használjon extra képernyőterületet a specifikációkhoz és a QR-kódokhoz |
| Hűtött / fagyasztott kijelző | 2,66"–4,2" (alacsony-hőmérsékletű modell) | 9-12 mm | Erősítse meg min. üzemi hőmérséklet specifikáció rendelés előtt |
Rendelés előtt: öt{0}}pontos méretezési ellenőrzőlista
- Mérje meg a termék legkeskenyebb oldalát.A címketest szélességének átfedés nélkül bele kell illeszkednie a nyílásba.
- Tesztsín kompatibilitás.Tömeges megrendelés előtt kérjen fizikai mintát, és rögzítse az adott polcra.
- Vegye figyelembe, hogy mely polcmagasságokról van szó.Az alsó{0}}polc pozíciók a kisebb, tisztább címkéket részesítik előnyben; a szem-magasságú polcokon több információ is elhelyezhető.
- Jelölje meg a hűtött vagy fagyasztott részeket.Ezekhez speciális alacsony hőmérsékletű -hőmérsékletű modellekhez - szükséges, hogy megrendelés előtt ellenőrizze a hőmérsékleti specifikációkat.
- Azonosítsa a végzárókat és a nem{0}}szabványos rögzítőket.Ezekhez egyéni zárójelekre lehet szükség; vegye figyelembe ezt a hatókört a kísérleti tervben.
GYIK
K: Az elektronikus polccímkék blokkolják a vonalkódot a termékeimen?
V: Nem. Az ESL-ek a polc szélére - az elülső síncsíkra - szerelhetők, nem magára a termékre. A termék csomagolásán található vonalkód a címke felett és mögött található, teljesen láthatóan. Az egyetlen forgatókönyv, amikor a címke magassága problémát jelent, az az, ha egy nagy formátumú címkét helyeznek el egy nagyon rövid termékre, ezért számít a címke magasságának a termék méretéhez igazítása -, és ezért a kisebb címkék jobban működnek a kompakt termékek, például tasakok vagy buborékcsomagolások esetén.
K: El kell távolítanom a meglévő papírcímkecsíkokat az ESL-ek telepítéséhez?
V: Általában nem. A Legoyo csíptetős-és mágneses rögzítőelemei szerszámok és szerkezeti módosítások nélkül működnek a meglévő címkesínrendszereken vagy azok mellett. Régebbi vagy nem szabványos sínprofilok esetén -, amelyek elterjedtek a hűtőszekrényekben vagy a 2010 előtti- gondolatartókban – a legtöbb esetben egy adaptercsipesz megoldja a kompatibilitást. Tekintse meg a teljes folyamatot a Legoyo ESL telepítési útmutatójában.
K: Milyen messze nyúlnak ki az elektronikus polccímkék a polc szélétől?
V: A Legoyo e{0}}ink ESL-ei mérettől függően 8–16 mm mélyek. A 2,66" és 4,2"-es modellek - a leggyakrabban alkalmazott - 9-12 mm-rel nyúlnak ki. A szabványos műanyag címkecsatorna papírbetéttel általában 10–14 mm, így az ESL-ek hasonlóak, és gyakran sekélyebbek, ha eltávolítják a papírcsatornát.
K: A vezeték nélküli hozzáférési pont helyet foglal a polcokon?
V: Nem. A hozzáférési pont a mennyezetre vagy magasan a falra szerelhető, nem az árupolcokra. A legtöbb kis és közepes méretű -üzlet esetében egy vagy két hozzáférési pont lefedi a teljes értékesítési szintet. A választott vezeték nélküli szabvány befolyásolja a lefedettségi tartományt és az akkumulátor teljesítményét - a Bluetooth és Wi-Fi vs. Sub-GHz ESL rendszerek útmutatója elmagyarázza a kompromisszumokat{9}}.
K: Vannak hűtött polcokhoz tervezett ESL-ek?
V: Igen. A célzott-beépített alacsony-hőmérsékletű e-tinta ESL-k a legtöbb szabványos mérettartományban elérhetők, és -20 fokos vagy annál alacsonyabb besorolásúak. Ugyanazt a csipeszt használják-a rögzítéshez, mint a környezeti hőmérsékletű-modellek, így nincs szükség a polc módosítására. Hideg-láncrészek - rendelésekor ellenőrizze a minimális üzemi hőmérsékletre vonatkozó specifikációt, ez modellenként változik.
K: Milyen méretet kérjek mintaként?
V: Kezdje a 4,2"-es - mérettel, ez a világszerte legszélesebb körben alkalmazott méret, és kompatibilis a legtöbb szabványos gondolasínrendszerrel. Ha üzletében jelentős szűk -termékpolcok találhatók (gyógyszertár, kozmetika, fűszerfolyosó), kérjen 2,13"-es vagy 2,66"-os mintát is. A tényleges minta öt percet vesz igénybe. {- minden olyan kérdésre válaszol, amelyet egy adatlap nem kérhet. Itt kérhet mintákat közvetlenül a Legoyo-tól.
