ESL frissítési gyakoriság és megjelenítési teljesítmény

Az alapvető korlát

Az elektronikus polccímkék olyan fizikai korlátok között működnek, amelyeket semmilyen marketing nem tud elfedni:Az elektroforetikus részecskék viszkózus folyadékon mozognak, és a viszkózus folyadék ellenáll a mozgásnak. Ezt semmilyen szoftverfrissítés nem fogja megoldani.

Az ESL{0}}frissítési gyakorisága általában300 ms és 2000 ms közötta teljes képernyős frissítéshez{0}}közvetlenül a töltött titán-dioxid és a koromrészecskék szénhidrogén-oldószeren keresztüli migrációjához szükséges időből adódik az alkalmazott elektromos tér hatására. A részecskék húzóerővel találkoznak (Stokes húzza, ha a szakkifejezést akarod, a mögötte álló matematika kevésbé számít, mint a gyakorlati hatás: a részecskék lelassulnak a sűrű folyadékban). Elektrosztatikusan kölcsönhatásba lépnek a szomszédos részecskékkel. Hosszabb pihenés után tapadnak a kapszula falához.

A frissítési idő minden ezredmásodperce valódi molekuláris{0}}léptékű eseményeket tükröz, amelyek egyszerre több millió mikrokapszulában fordulnak elő. Az LCD- vagy OLED-háttérrel rendelkezőknek teljesen fel kell hagyniuk ezzel a mentális modellel. Ezek nem olyan kijelzők, amelyek elektronokkal "pásztázik" a pixeleket. Ezek olyan elektrokémiai rendszerek, amelyek fizikailag áthelyezik az anyagot.

Hullámformák vezetése: ahol a mérnöki munka találkozik az elektrokémiával

Avezetési hullámformaaz optimalizálási erőfeszítések a legintenzívebben koncentrálódnak. Ez egy feszültség-idősorozat, amelynek négy célt kell egyszerre teljesítenie: törölni kell az előző képet, aktiválni kell a lassú részecskéket, létrehozni egy referencia szürkeárnyalatot, és megírni az új képet-, miközben minimalizálja az energiafogyasztást, a szellemképeket és a teljes frissítési időt.

Törléselőbb jön. A kijelző az összes képpontot egységes optikai állapotba állítja, jellemzően fehérre. Miért zavarna? Mivel az EPD-részecskék út-függő viselkedést mutatnak. A feketéről szürkére változó pixel más pályát követ, mint a fehérről szürkére átmenet. Ez nyilvánvalóvá vált a korai üzembe helyezés során, amikor az ügyfelek az inkonzisztens szürkeárnyalatos megjelenítés miatt panaszkodtak. A törlés az összes képpontot egy közös kiindulási pontra kényszeríti, kiküszöbölve a kezdeti feltételektől való függést.

Aktiválás-magas-frekvenciás váltakozó feszültséget követ (±15 V 50-100 Hz-en), amely optikai szélsőségek között oszcillálja a részecskéket. Ez a folyamat felrázza a laza részecskéket, amelyek kényelmessé váltak. A helyben maradt részecskék fokozott felületi tapadást fejlesztenek ki a kapszula falaihoz és a szomszédos részecskékhez. A tesztelés feltárja az optimális aktiválási időtartamot a fényerő-az-idő görbe inflexiós pontjának elemzésével – ez a pontos pillanat, amikor a részecskék mobilitása eléri a maximális reakcióképességet. Menj rövidebbre, és a lomha részecskék lemaradnak. Menj tovább, és az erő elveszik.

Aztán jönreferencia szürkeárnyalatos létesítmény. A kijelző egységes fehér referenciaállapotot hoz létre, mivel az EPD szürkeárnyalatos pontossága kritikusan függ attól, hogy egy ismert optikai alapvonalból induljunk ki. Nevezetesen, ha e fázis után egy rövid nulla-feszültség-intervallumot iktat be, javítja a későbbi szürkeárnyalatos konzisztenciát. A részecskéknek szükségük van egy pillanatra, hogy stabilizálódjanak, mielőtt felkérik őket, hogy ütjenek el pontos köztes helyzeteket.

Végül,képírás. A pixel-specifikus feszültségek és időtartamok a részecskéket a célpozíciókra irányítják. A 16 -szintű szürkeárnyalatok a részecskék függőleges eloszlásának pontos szabályozását igénylik az egyes mikrokapszulákon belül – a részecskék a felső felületen fehéret, az alsó felületen feketét, a köztes pozíciók pedig szürkét eredményeznek.

300 ms felé tolva

Milyen gyorsan működhetnek az ESL rendszerek? Az agresszív hullámforma optimalizálás bebizonyította180 ms csökkentésaktiválási fázisban időtartama és120 ms csökkentésreferencia szürkeárnyalatos fázisban. Ezek az előnyök több, több üzembe helyezési cikluson át finomított technikából származnak.

Inflexiós pont elemzéslehetővé teszi a valós idejű optikai válasz{0}}figyelését a rögzített aktiválási idők használata helyett.Polaritásváltás csökkentéseazért fontos, mert a feszültség polaritásának megfordítása áramcsúcsokat generál, és energiát pazarol -a szekvenálási műveletek ezen átmenetek minimalizálása érdekében összeadódnak. És0V-os intervallumok stratégiai beillesztésekihasználja a részecskék lendületét, lehetővé téve a folyamatos migrációt energiaráfordítás nélkül.

A jelenlegi{0}}generációs EPD-anyagok elméleti minimuma hozzávetőlegesnek tűnik200 msaz elfogadható képminőség érdekében. Egyes paneleket 180 ms-ra tolták ellenőrzött körülmények között, de a minőség romlása észrevehetővé válik. Ennek a korlátnak a letöréséhez anyaginnovációra lesz szükség, nem hullámforma-okosságra.

Frissítési módok: Sebesség-Minőség-Ghosting Trilemma

Minden ESL-frissítés elkerülhetetlen, három-utas kompromisszumot rejt magában. Egyetlen mérnök sem kerülheti el; csak választani lehet, hogy melyik kompromisszumot fogadja el. Az élelmiszer-, elektronikai és gyógyszertári kiskereskedelmi környezetekben szerzett bevezetési tapasztalatok határozott következtetéseket vontak le az egyes módok használatáról.

Globális frissítés (GC16 mód)

Ez a teljes visszaállítás-750-2000 msfekete{0}}fehér-fekete villogás, amely minden részecskét teljes migrációs cikluson keresztül kényszerít. Drámainak tűnik, az ügyfelek néha megkérdezik, hogy a címkék nem működnek-e hibásan, de ez az egyetlen mód, amely teljes mértékben kiküszöböli a felgyülemlett helyzeti hibákat.

Globális frissítésre van szükség a kiterjesztett részleges frissítési sorozatok után, ha nagy{0}}hűségű képeket jelenít meg, vagy ha a szellemkép vizuálisan kifogásolhatóvá vált. Az egyik élelmiszerbolt lánc kezdetben ellenállt a "csúnya villogásnak", és megpróbált tisztán részleges frissítéseket futtatni. Három héttel később a promóciós címkéik szinte olvashatatlanok voltak. Mostantól minden este zárva tartva futtatják a globális frissítést.

Részleges frissítés

A részleges frissítés csak azokat a képpontokat frissíti, amelyek a képkockák között különböznek, és befejeződik250-500 ms. Az időmegtakarítás jelentős-a mérések szerint70%-os teljesítménycsökkentésa tipikus árfrissítésekről{0}}de létezik kompromisszum.

A változatlan képpontok nem kapnak meghajtófeszültséget. Részecskék fokozatosan egyre stabilabb konfigurációkká rendeződnek be. A stabil mindaddig jól hangzik, amíg rá nem jön, hogy a stabil egyben mozdulatlant is jelent. 5-10 részleges frissítési ciklus után szellemképes műtermékek válnak láthatóvá. Ez a küszöb gyártónként eltérő; egyes panelek 15 ciklust tolerálnak, mások 6 után mutatnak problémákat. Az egyetlen megbízható megközelítés a fegyelmezett időszakos globális frissítési interperszió.

Gyors frissítés (DU mód)

Közvetlen frissítés módteljesen feláldozza a szürkeárnyalatos képességet. Minden pixel bináris-fekete vagy fehér, nincs köztük semmi. Ez lehetővé teszi120-250 msegyetlen villanással frissíti, de a szöveg szélei álnéven néznek ki, a képek pedig szóba sem jöhetnek.

Az ár-kizárólag numerikus karaktereket megjelenítő ESL-alkalmazások esetében a DU mód gyakran a legjobb hely. Egy szórakoztatóelektronikai üzletben végzett párhuzamos--teszt feltárta, hogy a vásárlók nem tudták megkülönböztetni a DU-renderelt árakat a GC16 által renderelt áraktól normál látótávolság mellett. Az energiamegtakarítás jelentős volt.

A2 animációs mód

at80-120 ms, Az A2 mód megközelíti a videó{1}}képes frissítési gyakoriságot. Termékbemutatókhoz és interaktív kioszkalkalmazásokhoz használták.

De a kompromisszumok súlyosak. A szellemképek gyorsan felhalmozódnak. A kontraszt csökken. A finom részletek néhány ciklus után eltűnnek. Az egyik ügyfél animált promóciós tartalmat szeretett volna a polccímkéken feltüntetni,{4}}ami technikailag lehetséges volt A2-vel, de a képminőség 30 másodperc utáni romlása miatt ez nem volt praktikus. Ez a mód a tollbevitelhez és a rövid bemutatókhoz létezik, nem pedig az ESL éles üzembe helyezéséhez.

A megfelelő mód kiválasztása

Hogyan válasszunk? Őszintén szólva, általában a tartalom típusa dönt helyetted. A fényképes képekhez GC16 szükséges; az árszámok DU-t használhatnak. A frissítés gyakorisága eltolja az egyensúlyt-a ritka frissítések a minőséget, a gyakori frissítések a sebességet részesítik előnyben. Az elsődleges módtól függetlenül a globális frissítésnek meghatározott időközönként kell történnie. Nem kerülhető el a szellemkép-felhalmozási probléma.

Megjelenítési teljesítményparaméterek

Kontraszt Arány

Az EPD kontrasztarányok jellemzően a8:1-től 15:1-ig, prémium panelekkel elérve20:1. Az LCD-adatokkal való összehasonlítás (1000:1+) félrevezető.

Az EPD kontrasztot környezeti megvilágítás mellett mérik,{0}}azokban a tényleges körülmények között, amikor az ügyfelek a polccímkéket olvassák. Az LCD-kontraszt erős környezeti fény mellett összeomlik; Az EPD kontraszt javul. Az ESL leolvashatósági mérései bolti környezetben 800+ lux felső világítással azt mutatják, hogy a közeli LCD-képernyők teljesen kimosódtak.

A vonalkód-leolvasóknak valahol kell lenniük6:1 kontraszta megbízható olvasáshoz{0}}ezt több lapolvasó modellen teszteltük. Minden általunk mért kereskedelmi ESL könnyen eltávolítja ezt a sávot, ami azt jelenti, hogy a lézeres szkennerek probléma nélkül leolvashatják a vonalkódokat közvetlenül az elektronikus kijelzőről.

Felbontás és pixelsűrűség

ESL pixelsűrűség (100-150 DPI) szándékos mérnöki döntést tükröz, nem technológiai korlátot. A nagyobb felbontáshoz több képpontra van szükség, amelyek mindegyike egyéni vezetést igényel,{1}}növekszik a frissítési idő, az energiafogyasztás és az alkatrészek költsége.

Egyes ügyfelek 200+ DPI-megjelenítést kértek. A látótávolságra vonatkozó kérdésre mindig 50 cm feletti volt a válasz. Ezen a távolságon a 100 DPI megfelelő szöveg olvashatóságot biztosít. A felbontás túlzott megadása-látható haszon nélkül pazarolja az erőforrásokat.

Színes képesség

Normál fekete{0}}és-fehér ESLtovábbra is az igásló: leggyorsabb frissítés (300 ms), legkisebb teljesítmény, legnagyobb megbízhatóság. Az árkijelző alkalmazások 90%-át hatékonyan kezeli.

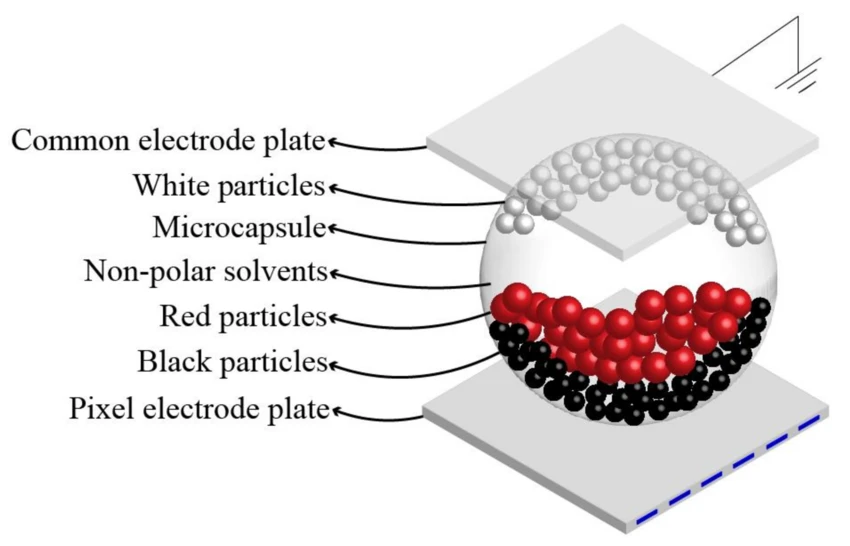

Négy{0}}színrendszeraz E Ink Spectra 3100 technológia használatával lehetővé teszi az egyidejű fekete/fehér/piros/sárga megjelenítést. Hasznos márka-specifikus kiemelő színeknél, de a frissítési idő tovább hosszabb.

Teljes{0}}színes panelekaz ACEP Gallery technológia segítségével fényképes képeket készíthet. A cián-bíbor-sárga-fehér részecskerendszer valóban lenyűgöző-. Az ezeken a paneleken megjelenő termékfotókról gyakran azt feltételezik, hogy nyomtatottak. De1500 ms+ frissítési időés a lényegesen magasabb költségek a prémium felhasználási esetekre korlátozzák az alkalmazást, ahol a vizuális hatás indokolja a kiadást.

Ha színről van szó, mindig az a kérdés, hogy a plusz információs érték indokolja-e a frissítési idő, teljesítmény és egységköltség találatát. Tízből kilencszer a monokróm teszi a dolgát.

Szellemkép: The Persistent Artifact

A szellemkép nem kiküszöbölendő hiba. Ez a kezelést igénylő elektroforetikus technológia belső jellemzője.Bárki, aki szellem{0}}mentes EPD-teljesítményt ígér, vagy hamisan mutatja be a technológiát, vagy olyan paneleket ad el, amelyek elég lassan frissülnek, hogy elrejtse a problémát.

Ahonnan a szellemkép származik

Három mechanizmus járul hozzá.Hiányos részecskevándorlás-a részecskék nem érik el a kívánt pozíciót az elégtelen vezetési idő vagy feszültség miatt.Maradék töltéseloszlás-egyenetlen töltésfelhalmozódás a kapszula falán, ami befolyásolja a részecske későbbi mozgását. Ésrészecskeadhéziós hiszterézis-helyben maradt részecskék fokozott felületi tapadást okoznak.

Jelentős időt töltöttek a szellemkép viselkedésének jellemzésével a különböző panelgyártóknál. Az eltérések jelentősek; egyes panelek 5 részleges frissítés után láthatóan szellemképesek, míg mások 12-15-öt tolerálnak.

A környezeti tényezők rontják a helyzetet

Hőmérsékletóriásit számít. Az oldószer viszkozitása alacsony hőmérsékleten növekszik, ami akadályozza a részecskék mozgását és fokozza a szellemképet. 10 fok alatt a frissítési időt meg kell hosszabbítani, vagy a látható műtermékeket el kell fogadni. 0 fok alatt a szabványos panelek problémássá válnak-teljesen olvashatatlan kijelzőket figyeltek meg hűtött tokban, ha olyan paneleket használnak, amelyek nem alkalmasak hideg üzemre.

Akkumulátor feszültséghatással van a szellemképre is. A lemerült akkumulátorok csökkentett hajtási feszültséget biztosítanak, ami nem teljes részecskevándorlást okoz. Az egyik gyógyszertári ügyfél titokzatos szellemkép-problémákat tapasztalt, amelyekről kiderült, hogy egy csomó címkében lévő elemek meghibásodtak. Az ESL-rendszereknek meg kell valósítaniuk az alacsony-akkumulátor-érzékelést megelőző karbantartási riasztásokkal.

Frissítse az előzményeketmindent összekever. Az ugyanazt a tartalmat ismételten megjelenítő pixel egyre tartósabb részecskekonfigurációkat hoz létre. A statikus tartalom gyorsabban szellemképes, mint a dinamikus tartalom, -ellentétes az intuitív tartalommal, amíg meg nem értik az adhéziós mechanizmust.

Szellemkép kezelése a gyakorlatban

Időszakos globális frissítéstovábbra is az elsődleges enyhítés. A tipikus ajánlás a teljes képernyő-frissítése kötelező minden 5-10 részleges frissítés után, bár az optimális időköz a paneltől és a működési feltételektől függően változik.

Hőmérséklet{0}}kompenzált keresési táblázatoksegítség változó környezetben. A hőmérséklet által indexelt LUT-okban tárolt vezetési paraméterek alacsony hőmérsékleten automatikusan meghosszabbítják a hullámforma időtartamát. A mérések mutatják40%-os szellemkép-csökkentésjól{0}}hangolt hőmérséklet-kompenzáció és rögzített paraméterek használatával.

Történelmi keretkompenzációkifinomultabb,{0}}az aktuális vezetési hullámformák pixel-szintű frissítési előzményei alapján állítják be, hogy kompenzálják a felhalmozott helyzeti torzítást. Nem minden ESL vezérlő támogatja ezt, de mérhető különbséget jelent a hónapok óta üzemelő paneleken.

Tartalom tervezésis számít. A fekete szövegű fehér hátterek kevésbé látható szellemképeket eredményeznek, mint az inverz színsémák. Az ESL-sablonokat a szellemkép-jellemzők figyelembevételével kell megtervezni-kerülje a nagy, tömör fekete területeket, amelyek nyilvánvalóan szellemképeket tartalmaznak, és részesítsék előnyben a fehér hátteret.

Rendszer{0}}szintű frissítési teljesítmény

Az egyéni ESL frissítési idő csak az egyik összetevője a rendszerfrissítési késleltetésnek. A több ezer címkét tartalmazó telepítéseknél a hálózati architektúra uralja a teljes frissítési időt. Egyes kliensek megszállottjai az 50 ms-nál hosszabb panelfrissítési fejlesztéseknek, miközben figyelmen kívül hagyják a hálózati szűk keresztmetszeteket, amelyek 30 másodperccel növelik frissítési ciklusukat.

Kommunikációs protokollok

Szabadalmaztatott 1 GHz-es RF rendszerekmaximális lefedettségi területet és épületbehatolást kínálnak. Az átjáró-a-címke kommunikációs hatótávolsága meghaladja a 25 métert, ami nagy-kiterjedésű kiskereskedelmi környezetekben számít. A sávszélesség korlátai korlátozzák az egyidejű frissítési kapacitást, de a tipikus kiskereskedelmi frissítési minták esetében ez ritkán jelenti a szűk keresztmetszetet.

Bluetooth Low Energy PAwR-rel(Időszakos hirdetés válaszokkal, hozzáadva a BLE 5.4-hez) szabványos, kétirányú kommunikációt tesz lehetővé hatalmas eszközszámmal. Egyetlen hozzáférési pont elméletileg címezhet32 640 címke-128 csoport, csoportonként 255 címke. Az időszakos hirdetési intervallum határozza meg a rendszer késleltetését; a rövidebb időközök gyorsabb reakciót biztosítanak magasabb energiaköltség mellett. A BLE rendszereket 1 másodperces időközökkel telepítették az időérzékeny alkalmazásokhoz és 10 másodperces intervallumokkal a rutin árfrissítésekhez.

Hálózati topológiacsillagmintát követ központi átjárókkal. Minden átjáró egy meghatározott zónát fed le; az átfedő lefedettség redundanciát biztosít. A nagyméretű kiskereskedelmi telepítések gondos rádiófrekvenciás csatorna-tervezést igényelnek-egy olyan telepítés, ahol a szomszédos csatornákon lévő két átjáró interferencia-mintákat hozott létre, 15%-os csomagvesztést okozott.

Valós{0}}áteresztőképesség

A termelési rendszerekben3000 címkefrissítés 5 perc alattegyetlen átjárón keresztül következetesen elérhető. End-to-vége késleltetés a szerverparancstól a befejezési futások megjelenítéséhez3-10 másodperca hálózati terheléstől és az újrapróbálkozási követelményektől függően.

A kritikus betekintés a telepítési tapasztalatból: tipikus kiskereskedelmi frissítési forgatókönyvek esetén, amikor az árváltozások több ezer címkére terjednek ki, a rendszerszintű hálózati teljesítmény korlátozza a teljes frissítési időt, nem pedig az egyedi címkefrissítési sebességet. Az egyéni frissítési gyakoriságok 500 ms alatti optimalizálása csökkenő megtérülést biztosít, ha a hálózati terjedéshez másodpercekre van szükség.

Energiafogyasztás és az akkumulátor élettartama

Az EPD energiafogyasztás szinte kizárólag frissítési események során fordul elő. A készenléti áramerősség elhanyagolható,{1}}mikroampert mértek. Ez a profil lehetővé teszitöbb-éves akkumulátor-élettartamérmecellákból, ami továbbra is az egyik legerősebb érv az EPD{0}}alapú ESL mellett.

Mi fogyaszt áramot

Pixelszámlineáris kapcsolat van{0}}a nagyobb kijelzők arányosan többet fogyasztanak.Szürkeárnyalatos mélységszámít, mert a 16-szintű GC16 összetettebb hullámformákat igényel, mint a bináris DU mód.Frissítési mód kiválasztásajelentős hatása van; A globális frissítés 2-3-szor annyit fogyaszt, mint a részleges frissítés. Éshőmérsékletbefolyásolja az áramfelvételt, mivel a hideg környezet hosszabb hullámformákat igényel.

Az akkumulátor élettartama a gyakorlatban

MertCR2450 lítium érmecellákkörülbelül 600 mAh kapacitással a megfigyelt teljesítmény a következő:

Ezek az előrejelzések szobahőmérsékletű működést feltételeznek. A hidegtároló alkalmazások-hűtött és fagyasztott részeken-gyorsult lemerülést tapasztalnak mind a megnövekedett frissítési teljesítmény, mind az alacsony hőmérsékleten csökkent akkumulátorkapacitás miatt. A szobahőmérsékleten 5 évre besorolt ​​címke hűtött tokban 2 évig is eltarthat.

Minden frissítés véges akkumulátorkapacitást fogyaszt. Az egyik ügyfél folyamatosan animált árpromóciókat kívánt,{1}}az akkumulátorok három hétig bírták. A rendszertervezőknek meg kell határozniuk a frissítési gyakoriság követelményeit a hardver kiválasztása előtt. Az óránkénti frissítést igénylő címkék más akkumulátor-architektúrát igényelnek, mint a naponta frissített címkék.

A hőmérséklet hatása a teljesítményre

A hőmérséklet több mechanizmuson keresztül befolyásolja az ESL teljesítményét, így aegyetlen legfontosabb környezeti változó. Ez többször is bebizonyosodott a klímaszabályozott kiskereskedelmi padlókban,{1}}hűtött dobozokban, fagyasztott élelmiszer-részlegekben és kültéri alkalmazásokban.

Oldószer viszkozitása

Ez belefér némi kémiába, de a rövid változat: az EPD oldószer hidegen sűrűbbé válik. A kapcsolat nagyjából követi anArrhenius görbe-anélkül, hogy túl mélyre mennénk a termodinamikába, az számít, hogy a hatás exponenciális, nem lineáris.

at25 fok(referencia állapot), a részecskék névleges mobilitást mutatnak. at0 fok, a viszkozitás nagyjából megduplázódik, a részecskesebesség felére csökken. at-20 fok, a viszkozitás körülbelül 4-szeresére nő, ami arányosan meghosszabbítja a hullámforma időtartamát. A matematika ezt elég jól megjósolja, bár a valós{2}}eredmények néha változnak attól függően, hogy az egyes gyártók milyen oldószert használnak.

Az egyik gyártó „széles hőmérsékleti” állításainak tesztelése a panelek -15 fokon történő futtatásával azt mutatta, hogy a frissítési idő 400 ms-ról 1100 ms-ra nőtt. A panelek működtek, de a specifikációk sokkal jobb hidegteljesítményt jelentettek.

Működési tartomány besorolása

Szabványos panelek0 és 40 fok között fed le az alapteljesítményt.Kiterjesztett hatótávolságú panelekfogantyú -10 foktól 50 fokig mérsékelt hullámforma kompenzációval.Széles hőmérsékleti panelek-szükséges a fagyasztóládákhoz-, amelyek -25 és 60 fok között működnek speciális elülső síkú laminált anyagok, integrált hőmérsékletérzékelő és adaptív hullámforma-választás segítségével. Igazfagyasztó-minőségű panelek-30 és 10 fok között optimalizálva léteznek, de prémium árazást írnak elő.

Hőmérséklet kompenzáció

A széles{0}}hőmérsékletű ESL a chipen lévő hőmérsékletérzékelőket, a memóriában tárolt több hullámforma-paraméterkészletet és a mért hőmérsékleten alapuló automatikus paraméterválasztást tartalmaz. Meghosszabbított hullámforma-időtartam hidegüzemhez és csökkentett feszültségingadozás magas-hőmérsékletű működéshez.

A széles{0}}hőmérsékletű műveletek teljesítménybüntetése nem-triviális. A mérések frissítési időt mutatnak szélsőséges hőmérsékleti futás eseténdupla a triplaszobahőmérsékletű -teljesítmény. A hűtött környezetben üzembe helyező ügyfeleknek ezt figyelembe kell venniük a frissítési időzítési számításaik során.

Ahol eltérnek az ESL-követelmények ÚJ RÉSZ

Az általános „kiskereskedelmi ESL” specifikáció a valós{1}}telepítések talán 60%-át fedi le. A fennmaradó 40% speciális követelményeket foglal magában, amelyek csak konkrét vertikális piacok vizsgálatakor merülnek fel. Ami egy szórakoztatóelektronikai üzletben működik, az látványosan megbukik a fagyasztott élelmiszerraktárban. A következő szakaszok a telepítési tapasztalatokat dokumentálják olyan iparágakban, ahol a szabványos ESL-feltevés meghibásodik.

Friss élelmiszerek és élelmiszerboltok: A dinamikus árképzés a romlandó készlettel találkozik

A friss élelmiszerek kiskereskedelme a legigényesebb ESL-alkalmazást képviseli, ennek egyszerű oka van: a termék értéke folyamatosan romlik a kihelyezés közben. Egy steak, amely hétfő reggel 15 dollárba kerül, szerda estére 7 dollárt érhet, ha még nem kelt el. A hagyományos papírcímkék ezt az értékgörbét nem tudják rögzíteni. Az ESL{5}}lehet, de a megvalósítási követelmények jelentősen eltérnek a szokásos élelmiszer-áraktól.

Dinamikus leárazásfrissítési gyakoriságot igényel, amely hónapokon belül lemerítené a szabványos ESL akkumulátorokat. A napi négy árfrissítést futtató frissélelmiszer-részleg-reggeli készlet, déli korrekció, esti leárazás, éjszakai visszaállítás-az akkumulátort a hetente egyszer frissített központi-üzletcímke 4-szeresével fogyasztja. Az akkumulátor kémiai kiválasztása a szabványos CR2450 érmecellákról a nagyobb-kapacitású lítium-tionil-klorid cellákra vagy a polcba épített induktív töltőállomásokkal újratölthető opciókra vált.

Lejárati dátum kijelzéseinformációsűrűségi követelményeket ad hozzá. Egy egyszerű árcédulához talán 50 karakter kell. Az árat, az egységárat, a csomagolás dátumát, az eladási-dátumot és a felhasználási-dátumot tartalmazó friss élelmiszercímkén 150+ karakterre van szükség olvasható betűméretben. A megjelenített ingatlan ennek megfelelően növekszik – a 2,9" és a 4,2"-es címkék szabványossá válnak, ahol a 2,13"-es is elegendő a központi üzlethez.

Az egyik élelmiszerbolt lánc friss tengeri ételeket kínáló részlege 4,2 hüvelykes három-színes ESL-t telepített integrált NFC-vel az ügyfelek okostelefonos interakciójához. A piros kiemelő szín kiemeli a közeledő árucikkeket-dátumok szerint automatikus progresszív árleszállítással: 15% kedvezmény 48 órán belül, 30% 24 órában, valós idejű integráció, 50% készletkezelés{1}2} rendszercsatlakozás{12}}az ESL-infrastruktúra lényegében a készletcsökkentési rendszer részévé vált, nem pedig csupán 23%-os zsugorítási eszközként a kísérleti részlegben, amely hét hónap alatt a teljes telepítést kifizette.

Hideg burkolatú környezetekbevezetni a korábban tárgyalt hőmérsékleti szövődményeket. A 4 fokos tejhűtők érezhető frissítési lassulást okoznak. A húsos esetek 2 fokon rosszabbak. A -18 fokos fagyasztott élelmiszer dobozokhoz speciális, széles hőmérsékletű panelekre van szükség, amelyek 40-60%-kal drágábbak, mint a normál egységek. Egy fagyasztott élelmiszer-kiskereskedő kezdetben szabványos paneleket telepített a fagylalt részlegébe; a címkék egy héten belül olvashatatlanná váltak, mivel az üzemi hőmérsékleten történő nem megfelelő frissítés miatt szellemkép halmozódott fel.

A hűtött dobozokon belüli hőmérséklet-gradiens további bonyolultságot teremt. A légfüggöny-rendszerek 8-12 fokos hőmérséklet-ingadozást produkálnak az elülső él (melegebb, közel környezeti levegő keveredése) és a hátsó (hidegebb, az elpárologtató közelében) között. A tejtermékek tok elején lévő címkék 8 fokkal, míg a hátulján lévő címkék 2 fokkal -elég eltérőek ahhoz, hogy eltérő hullámforma időzítést igényeljenek. A kifinomult telepítések címkénkénti hőmérséklet-érzékelést valósítanak meg személyre szabott frissítési paraméterekkel.

Romlandó készlet nyomon követéseaz integráció a következő evolúciót jelenti. Amikor az ESL rendszerek kétirányú összeköttetést kapnak a készletkezeléssel, a címke érzékelővé és kijelzővé válik. A készlet-felismerése-az értékesítési tevékenység hiánya alapján azonosítja, ha egy polc üres,-engedélyezi az automatikus feltöltési figyelmeztetéseket. Az egyik termékosztály 34%-kal csökkentette a -out of -készlettel kapcsolatos eseményeket az ESL-integrált készletfigyelés segítségével, amely csúcsidőszakokban olyan pozíciókat jelölt meg, ahol több mint 4 órán keresztül nincs értékesítési tevékenység.

Raktári és ipari logisztika: a méretek mindent megváltoztatnak

Az ipari raktári ESL telepítések olyan korlátozások mellett működnek, amelyekkel a kiskereskedelmi rendszertervezők ritkán találkoznak. Egy élelmiszerboltban 15 000 SKU lehet 40 000 négyzetláb területen. Az élelmiszerláncot kiszolgáló elosztóközpont 50,000+ SKU-val rendelkezik 500 000 négyzetláb területen, 40 láb belmagassággal. A 12-láb magas mennyezetű kiskereskedelmi környezetben működő rádiófrekvenciás terjedési modellek teljesen meghibásodnak egy 35 láb magas acél állványokkal rendelkező raktárban.

A tartály helyének azonosításaeltérő megjelenítési prioritást igényel, mint a kiskereskedelmi árcímkék esetében. A domináns információ nem az ár,{1}}hanem a helykód, a cikkszám és a mennyiség. A Warehouse ESL-sablonok általában 48{5}}pontos vagy nagyobb betűtípussal jelenítik meg a helyazonosítókat, amelyek 3+ méterről leolvashatók, lehetővé téve a targoncakezelők és a csomagoló{7}}munkások számára, hogy azonosítsák a helyeket anélkül, hogy a szemeteshez közelítenék. A kontrasztarányra vonatkozó követelmények szigorodnak, mert a megtekintés változó ipari megvilágítás mellett történik,-egyes folyosókon közvetlen magastéri lámpatestek alatt 1500+ lux, mások árnyékban 200 lux mellett.

Válasszon-a-könnyű integrációtkiterjeszti az ESL-t a passzív megjelenítésen túl aktív munkafolyamat-irányítássá. Az e-papír kijelzőkkel integrált LED-jelzők villognak, hogy a dolgozókat a helyszín kiválasztására irányítsák. Az EPD megmutatja, mit válasszon; a LED mutatja, hol válasszunk. A kombinált rendszerek a választási hibaarányt a tipikus 0,5-1%-os tartományról 0,1%-ra vagy még jobbra csökkentik. Az energiaköltség-eltolódások-LED jelzése a komissiózási műveletek során több energiát fogyaszt, mint az e-papírfrissítési ciklus. Az akkumulátor-architektúrák ennek megfelelően alkalmazkodnak, gyakran AA lítium cellákra vagy vezetékes tápellátásra váltanak a nagy aktivitású helyeken.

Magas{0}}rekeszes rack környezetekstressz RF kommunikációs rendszerek. A fém állványok többutas interferenciát okoznak. A magas folyosók árnyékzónákat hoznak létre. Egyetlen 25 méteres átjáró a kiskereskedelemben előfordulhat, hogy sűrű raktári környezetben csak 8-10 métert fed le. Az átjárósűrűség 3-4-szeresére nő a kiskereskedelmi telepítésekhez képest az egyenértékű lefedettség érdekében. Egyes raktártelepítések hibrid hálózatokat (1 GHz alatti) futtatnak a sűrű rack területeken való behatolás érdekében, WiFi-t a nyílt állomásozási területeken, a kommunikációs réteget egyesítő köztes szoftverrel.

Targoncára{0}}szerelt mobil kijelzőkegy feltörekvő raktári ESL-változatot képviselnek. A rögzített polccímkék helyett a kijelzőket targoncaoszlopokra kell felszerelni, és valós idejű komissiózási utasításokat kapnak-, miközben a kezelők navigálnak a raktárban. Ezek az eszközök folyamatosan frissítik a -helyet, a mennyiséget, a következő célállomást-, amihez a statikus polccímkéktől teljesen eltérő energiaellátási architektúra szükséges. A targonca elektromos rendszerének vezetékes tápellátása alapfelszereltség; az akkumulátoros működés nem életképes a folyamatos-frissítési alkalmazásokhoz.

Készletszámlálás automatizálásakihasználja a kétirányú ESL kommunikációt. Az RFID-integráció lehetővé teszi az automatikus ciklusszámlálást,{1}}az RFID-kártyával ellátott termékek az RFID-olvasóval felszerelt ESL-egységek közelében, és a készletszámlálások kézi szkennelés nélkül frissülnek. Az elosztóközpont telepítése 60%-kal csökkentette a fizikai készletszámlálást az ESL-integrált RFID-ciklusszámlálással, amely 99% feletti állandó készletezési pontosságot tartott.

Kemény környezeti minősítésekipari környezetben. Az IP54 por- és fröccsenésállóság a raktári ESL alapértéke; Az IP65-ös védettség szükségessé válik olyan környezetben, ahol mosogatószeres tisztítási eljárásokat alkalmaznak. A vegyszerállóság fontos az oldószereket vagy tisztítószereket kezelő létesítményekben. Egy autóalkatrész-raktárban fékfolyadéknak és sebességváltó-folyadéknak ellenálló címkékre volt szükség,{5}}a szabványos ESL-házak hónapokon belül leromlottak. A vegyszerálló polikarbonát házzal ellátott speciális házak 35%-kal növelték a fajlagos költséget, de elengedhetetlennek bizonyultak a hosszú élettartam szempontjából.

Egészségügy és gyógyszerészet: a pontosság nem{0}}tárgyalható

A gyógyszertári ESL-telepítések olyan szabályozási követelményekkel szembesülnek, amelyek nem vonatkoznak a hagyományos kiskereskedelemre. Az árképzési hiba egy élelmiszerboltban vásárlói panaszokat és lehetséges jogi kitettséget jelent az árpontosságra vonatkozó törvények értelmében. A gyógyszertárban előforduló gyógyszercímkézési hiba a beteg károsodását vagy halálát jelentheti. A kockázati profil alapvetően megváltoztatja a rendszertervezési prioritásokat.

Gyógyszerazonosító kijelzőa tipikus kiskereskedelmi ESL-t meghaladó információsűrűséget igényel. A gyógyszertári polccímkén fel kell tüntetni: a gyógyszer nevét (márka és általános), erősséget, adagolási formát, NDC-számot, árat, egységárat, gyártót és gyakran a tárolási követelményeket. Ennek egy 2,13"-os címkére való felhelyezése gondos tipográfiát,-vagy gyakrabban 2,9"-es vagy nagyobb kijelzőket igényel. Egyes gyógyszertárak 4,2 hüvelykes címkéket használnak QR-kóddal, amely a teljes felírási információkhoz vezet.

Vonalkód pontosságának ellenőrzésekritikussá válik. A gyógyszertár személyzete többször is beszkenneli a gyógyszereket az adagolási munkafolyamatok -bevétele, polcra helyezése, húzása, ellenőrzése és kiadása során. A megjelenített ESL-vonalkódnak minden lépésben helyesen kell beolvasnia. Ez a kontrasztarányra vonatkozó követelményeket a kiskereskedelmi minimumokon túlmenően szigorítja. A gyógyszertári szkennerek tesztelése során kiderült, hogy a régebbi gyógyszerész-ellenőrző szkennerek-egyesek még mindig CCD technológiát használnak a modern lézeres vagy képalkotó szkennerek helyett-10:1 vagy jobb kontrasztot igényelnek a megbízható leolvasás érdekében. A panel kiválasztásánál figyelembe kell venni a legrosszabb eseteket{11}}a telepített alaplapon található szkennelő berendezéseket.

Ellenőrzött anyagok területeibevezetni a fizikai biztonsági követelményeket. A II-V. ütemterv szerinti gyógyszerek biztonságos tárolást igényelnek hozzáférési naplózással. Az ESL-nek a szabályozott anyagokat tartalmazó szekrényekben integrálódnia kell a szekrénybe való beléptető rendszerekhez,{3}}amelyek korlátozott hozzáférési jelzőket jelenítenek meg, naplózzák, hogy mely címkék voltak láthatók a szekrény minden kinyitásakor, és esetleg letiltják a megjelenítést az illetéktelen hozzáférési kísérletek során. Az egyik kórházi gyógyszertár integrálta az ESL-t a szabályozott anyag-kezelő rendszerébe, hogy valós idejű-jelenítse meg a készletszámlálásokat, amelyek automatikusan frissülnek a gyógyszerek kiadásakor, kiküszöbölve a számlálások kézi egyeztetését.

Hűtött gyógyszertároláskombinálja a gyógyszertári pontossági követelményeket a hideg{0}}lánc hőmérsékleti kihívásokkal. A vakcinákat, az inzulint és bizonyos biológiai anyagokat 2-8 fok közötti hőmérsékleten kell tárolni. A széles-hőmérsékletű ESL panelek kötelezőek. Néhány gyógyszertári hűtőtároló alkalmazás hőmérséklet-naplózást igényel ESL-beépített érzékelőkkel, amelyek az aktuális hőmérsékletet és a gyógyszerinformációkat jelzik, vizuálisan ellenőrizve, hogy a tárolási feltételek a specifikációkon belül maradnak anélkül, hogy a személyzetnek külön ellenőrző berendezést kellene ellenőriznie.

Kórházi gyógyszertári műveletekbonyolultabbá teszi a kiskereskedelmi gyógyszertárakat. A gyógyszeres kocsik, az automatizált adagolószekrények és a műholdas gyógyszertárak mindegyike eltérő ESL-követelményeket ír elő. A kosárra-szerelt ESL robusztus konstrukciót igényel, amely túléli az ismételt szállítást; a kijelzőknek olvashatónak kell maradniuk a kórházi folyosókra jellemző fluoreszkáló megvilágítás mellett. Az automata adagolószekrény-integrációhoz olyan kommunikációs protokollokra van szükség, amelyek kompatibilisek a szekrénykezelő szoftverrel, -gyakran szabadalmaztatott rendszerekkel, amelyek korlátozott harmadik féltől származó integrációs képességekkel rendelkeznek.

Szabályozási megfelelőségi dokumentációolyan ellenőrzési nyomvonalakat igényel, amelyeket a kiskereskedelmi ESL-rendszerek ritkán biztosítanak. A közös bizottsági akkreditációhoz a kórházi gyógyszertárak esetében dokumentálni kell a gyógyszercímkézés pontosságát. Az ESL-felügyeleti rendszereknek minden címkefrissítést naplózni kell az időbélyeggel, a felhasználói engedélyekkel és a tartalommódosítás részleteivel. Az egyik kórházi rendszer Joint Commission felmérése kifejezetten az ESL ellenőrzési nyomvonal képességeit vizsgálta; a felmérő az elmúlt 12 hónapra vonatkozó címkepontosság-ellenőrzési eljárások dokumentációját kérte.

Elektronika és nagy értékű{0}}kiskereskedelem: valós idejű-versenyképes árak

A fogyasztói elektronikai cikkek kiskereskedelme egy átlátható ár{0}}piacon működik, ahol a vásárlók rendszeresen, az üzletben állva nézik meg a versenytársak árait okostelefonjukon. Az ESL-értékajánlat a munkaerő-megtakarításról a versenyképes válaszadási képesség irányába tolódik el, -hogy a versenytársak árait valós időben,-meg tudja egyezni vagy felülmúlni, ahelyett, hogy az éjszakai árfájl-frissítésekre várna.

Versenyképes árfigyelő integrációösszekapcsolja az ESL rendszereket az árinformációs szolgáltatásokkal, amelyek folyamatosan kaparják a versenytársak webhelyeit. Amikor egy nagy versenytárs leengedi az árat egy zászlóshajó okostelefonon, az árinformációs szolgáltatás perceken belül észleli a változást, az árképzési motor kiértékeli a marginszabályokat, és a frissített árak a 3-10 másodperces hálózati késleltetési időszakon belül a polccímkékre terjednek. Egy elektronikai kiskereskedő 18%-kal csökkentette az árakat,{5}}hogy az ESL-infrastruktúrán keresztül valós idejű, versenyképes áregyeztetést hajtott végre.

Gazdag termékinformációs kijelzőmegfelel az elektronikai kiskereskedelemben jellemző magasabb ellenértékű vásárlásoknak. Az 1500 dollár értékű laptopot vásárló ügyfél specifikációkat kér -processzorról, memóriáról, tárhelyről, kijelzőfelbontásról és akkumulátor-élettartamról. A nagyobb formátumú ESL (7,5" és magasabb) lehetővé teszi a specifikációk megjelenítését, amelyekhez korábban nyomtatott specifikációs kártyák kellettek. Egyes elektronikai kereskedők e-papírral ellátott kombinált szerelvényeket alkalmaznak az árképzéshez és a specifikációkhoz, valamint a kis LCD-képernyőket a promóciós videótartalomhoz-, kihasználva az egyes technológiák erősségeit.

Kiegészítő tartozék kijelzőESL-t használ a munkaeszköz-eladások ösztönzésére. A „működik:” információkat mutató kijelző az elsődleges termékeket a kompatibilis kiegészítőkhöz{1}}kapcsolja, telefontokokhoz, laptopokhoz kábelekhez, konzolokhoz készült játékokhoz. A dinamikus melléklet-árazás a tartozék ESL-jén megjelenített csomagkedvezményeket kínálhat, ha az elsődleges termék ESL-je olyan készletszinteket jelez, amelyek mozgásra szorulnak.

A lopás elleni -integrációrelevánssá válik a nagy értékű{0}}áruk esetében. Az ESL-rendszerek integrálhatók az elektronikus cikkmegfigyeléssel (EAS) és az RFID{2}}alapú készletkövetéssel. Ha egy EAS-címkét megfelelő deaktiválás nélkül távolítanak el, a kapcsolódó ESL figyelmeztetést jeleníthet meg, vagy megváltoztathatja a megjelenését. A kifinomultabb megvalósítások valós időben frissítik a készletszámlálást,-mivel a termékeket eltávolítják a biztonsági berendezésekből, lehetővé téve az azonnali készlet-figyelést.

A termék életciklusára vonatkozó árazásaz elektronika esetében kiszámítható mintákat követ-prémium árképzés bevezetése, versenyképes ár-élettartam közepén, végár-élettartam-vége. Az ESL lehetővé teszi az automatizált életciklus-árazási szabályokat, amelyek a termék életkora, a készletszintek és az utódtermékek bevezetési ütemezése alapján módosítják az árrést. Amikor egy új iPhone megjelenik, az előző generáció ESL-je automatikusan frissül kiegyenlítő árképzéssel az előre-meghatározott árrésszabályok szerint, manuális beavatkozás nélkül.

Demo egység menedzsmentaz elektronikai kiskereskedelemben a termékbemutatókhoz tervezett ESL-változatokat használja. Ezek az egységek gyakran integrálhatók biztonsági tetherekkel, energiagazdálkodási rendszerekkel és interaktív kioszkokkal. A kijelző üresjáratban megjelenítheti az árakat, és átválthat a kiemelt funkciókra, amikor az ügyfelek kapcsolatba lépnek a bemutatótermékkel. Egyes megvalósítások közelségérzékelőket használnak az ügyfelek jelenlétének észlelésére, és ennek megfelelően frissítik a megjelenített tartalmat.

Ipari alkatrészek és MRO: Hosszú{0}}végű készlet kihívások

A karbantartási, javítási és üzemeltetési (MRO) forgalmazók és az ipari alkatrészek beszállítói a fogyasztói kiskereskedelemtől gyökeresen eltérő készletprofilokat kezelnek. Egy tipikus MRO-terjesztő 100,000+ SKU-t szállít hosszú-hátú elosztással-Az SKU-k 20%-a a bevétel 80%-át hozza létre, míg az SKU-k 80%-a minimális mozgással áll rendelkezésre. A hagyományos címkézési megközelítések gazdaságosan kudarcot vallanak, ha a címke karbantartási költségei meghaladják a lassan mozgó cikkek árrését.

Magas-SKU-számú gazdaságosságshift ESL ROI számítások. Az élelmiszer-kiskereskedelemben az ESL megtérülése elsősorban az árváltozások miatti munkaerő-megtakarításból származik. Az MRO-elosztásban a megtérülés a készletek pontosságának javításából és a lassan mozgó készletek csökkentett elavulásából adódik. Egy rögzítőelem-elosztó 31%-kal csökkentette a készletleírásokat-, miután bevezette az ESL-integrált készletkövetést, amely a lassú-készleteket azonosította a promóciós árakhoz az elavulás előtt.

Műszaki specifikáció kijelzőa követelmények jobban hasonlítanak a gyógyszertárra, mint az élelmiszerüzletre. Az ipari alkatrészek megkövetelik a méretadatok, az anyagminőségek, a tanúsítványok és a kompatibilitási információk megjelenítését. A csapágyelosztó ESL-je a következőket mutatja: alkatrészszám, gyártó, furatátmérő, külső átmérő, szélesség, sebesség, terhelési besorolás és a vonatkozó specifikációk (ISO, ABEC stb.). Az információsűrűség követelményei a nagyobb kijelzők és a gondos tipográfiai tervezés irányába hatnak.

Bin helymeghatározó rendszerekaz alkatrész-elosztásban gyakran használnak szabadalmaztatott helykódolási sémákat, amelyeket több évtizedes működés során fejlesztettek ki. Az ESL-integrációnak alkalmazkodnia kell a régebbi helyformátumokhoz, miközben potenciálisan lehetővé kell tennie a szabványos helykódolásra való áttérést. A változáskezelés olyan fontossá válik, mint a műszaki megvalósítás,{2}}a raktári személyzet, aki hozzászokott a 20 éve használt helykódokhoz, a rendszer képességeitől függetlenül ellenáll a formátumváltozásoknak.

Ügyfél felé néző{0}}terminálokaz alkatrészpultoknál az ESL integráció előnyeit élvezik. Amikor egy ügyfél alkatrészt kér, a pult személyzete lekérdezi a rendszert, és a tárolási helyen az ESL kijelzők világítanak, vagy megjelenítik az átvételi utasításokat. Egyes alkatrészforgalmazók „hozd a pultra” munkafolyamatokat vezettek be, ahol a szemetes helyeken az ESL kijelzők a komissiózási utasításokat és a számlálószemélyzet neveit jelenítik meg, lehetővé téve a többszörös egyidejű ügyfélszolgálati interakciót, egyértelmű pickup azonosítással.

Szerelési és összeszerelési műveletekhasználja az ESL-t a több{0}}részes összeállítások alkatrész kiválasztásához. A hidraulikus rendszerkészlet tartalmazhat szivattyút, motort, szelepeket, szerelvényeket, tömlőt és folyadékot,{2}}mindegyik különböző raktári helyen tárolható. Az ESL kijelzők minden helyen mutatják a készlet megrendelését, a szükséges mennyiségeket és a kész állapotot. Az összeszerelési dokumentációval való integráció az alkatrészek azonosítása mellett a munkautasításokat is megjeleníti.

Szállító{0}}felügyelt készlet (VMI)programok kihasználják az ESL-t a láthatóság megosztására. Amikor a beszállítók kezelik a készletszinteket az ügyfelek helyein, az ESL megjelenítheti az utánpótlás állapotát, a beérkező szállítási dátumokat és a készlet elérhetőségét. Ez az átláthatóság támogatja az éppen-{-időben végzett gyártási programokat, amelyek megbízható alkatrészek rendelkezésre állását igényelnek, túlzott készletbefektetés nélkül.

ESL vs. Alternative Display Technologies ÚJ SZEKCIÓ

Az ESL kiválasztása nem csupán a legjobb e-papírpanel kiválasztását jelenti. Ez az alkalmazáshoz megfelelő megjelenítési technológia kiválasztása.E-papírversenyezLCD polc kijelzők, szegmenskijelzők és hagyományos papírcímkék-mindegyik eltérő teljesítményjellemzőkkel, költségstruktúrákkal és alkalmazási pontokkal rendelkezik. Az alábbi elemzés technikai alapot ad a technológiaválasztási döntésekhez.

E-Papír (EPD) elektronikus polccímkék

Működési elv: Elektroforetikus részecskevándorlás mikrokapszula szuszpenzióban alkalmazott elektromos tér hatására. A Bistabil-áram nélkül karbantartja a képet.

Erősségek: Nulla energiafogyasztás statikus állapotban (valódi bistabilitás), kiváló leolvashatóság a környezeti fényben, széles betekintési szögek (170 fok +), papírszerű megjelenés, amely természetesen illeszkedik a kiskereskedelmi környezetbe, több-éves akkumulátor-élettartam az érmecellákból, napfényben olvashatóság kültéri és nagy fényerejű alkalmazásokhoz.

Korlátozások: Lassú frissítés (300{2}}2000 ms a teljes frissítéshez), korlátozott színképesség (1-4 szín kereskedelmi termékeknél, teljes szín megjelenése), szellemképes műtermékek, amelyek rendszeres teljes frissítést igényelnek, a hideghőmérséklet-teljesítmény csökkenése, magasabb kezdeti egységköltség, mint az LCD alternatíváknál.

Költségszerkezet: Kijelző modulok 3-15 dollár mérettől és színképességtől függően; komplett ESL egységek vezérlővel, kommunikációval, házzal és akkumulátorral 8-40 USD; infrastruktúra (átjárók, felügyeleti szoftverek) címkénként 0,50-2 dollárt ad hozzá a tipikus telepítésekhez.

Optimális alkalmazások: Ár-centrikus kiskereskedelmi címkézés ritka frissítésekkel (élelmiszer, általános árucikk, gyógyszertár), kültéri vagy erősen megvilágított-környezeti-környezetek, az akkumulátor élettartamát előtérbe helyező telepítések a frissítési sebességgel szemben, papírt{3}}igénylő alkalmazások, például az esztétika.

LCD polc kijelzők

Működési elv: Folyadékkristályos fénymoduláció LED háttérvilágítással. A háttérvilágítás folyamatos áramellátást igényel; a kijelző állapota tápellátás nélkül nem marad fenn.

Erősségek: Gyors frissítés (60 Hz-es szabvány, alkalmas videózásra), teljes színképesség több millió színnel, nagy fényerő a figyelemfelkeltő promóciók- érdekében, videó és animáció megjelenítési képessége, kiforrott technológia kiterjedt beszállítói ökoszisztémával.

Korlátozások: Folyamatos energiafogyasztás (3-15 W a tipikus polcszéli kijelzőknél), gyenge teljesítmény a környezeti megvilágításban (kimosott megjelenés világos kiskereskedelmi környezetben), a betekintési szög korlátozása (jellemzően ±60 fok a színeltolódás előtt), a háttérvilágítás meghibásodása gyakori hibaüzem, vezetékes tápellátási infrastruktúrát igényel.

Költségszerkezet: Kijelző modulok 15-50 dollár mérettől függően; komplett hálózati polckijelzők 50-200 dollár; A telepítési költségek gyakran meghaladják a hardverköltségeket az energiaellátási infrastruktúra követelményei miatt.

Optimális alkalmazások: Promóciós végsapkák, ahol az animáció felkelti a figyelmet, videó{0}}képes reklámmegjelenítések, időben-korlátozott promóciós kampányok, szabályozott világítású környezetek (bevásárlóközpontok belső terei, repülőtéri üzletek), alkalmazások, ahol már létezik energiainfrastruktúra.

Szegmens LCD kijelzők

Működési elv: Egyszerű folyadékkristály-szegmensek (például számológép-kijelzők), amelyeket dedikált szegmens-illesztőprogramok hajtanak végre. Nagyon alacsony fogyasztású, de csak előre-definiált karakterkészletekre korlátozódik.

Erősségek: Rendkívül alacsony költség (kijelzőnként 0,50-2 dollár), nagyon alacsony fogyasztás (mikroamper a statikus kijelzőhöz), széles hőmérséklet-tartomány, egyszerű meghajtó elektronika, több évtizedes telepítés során bizonyított megbízhatóság.

Korlátozások: A rögzített szegmensminták korlátozzák a megjeleníthető tartalmat (általában csak számok és korlátozott karakterek), nincs grafikus lehetőség, korlátozott méretbeállítások, esztétikailag keltezett megjelenés, minden karakterhez dedikált szegmensminta szükséges.

Költségszerkezet: 1 dollár alatti modulok megjelenítése; komplett árkijelző egység 2-5 dollár; minimális infrastrukturális költségek.

Optimális alkalmazások: Tiszta numerikus ármegjelenítés, ahol nincs szükség tartalmi rugalmasságra, rendkívül költségkímélő-telepítések, nagy-volumenű alkalmazások, amelyek előnyben részesítik az egység gazdaságosságát a képességekkel szemben, zord környezetben történő telepítés, ahol a kifinomult elektronika megbízhatósági kockázatot jelent.

Papírcímkék (kézi)

Működési elv: Nyomtatott papírcímkék műanyag tartókba helyezve vagy közvetlenül a polc szélére ragasztva. Az üzlet személyzete manuálisan frissítette.

Erősségek: A legalacsonyabb technológiai költség (valójában nulla a kijelző hardverénél), korlátlan grafikus rugalmasság, nincs elektronika, ami meghibásodik, nincsenek infrastrukturális követelmények, ismerős munkafolyamat a kiskereskedelmi személyzet számára.

Korlátozások: Munkaigényes-frissítési folyamat (15-30 másodperc címkénként a tapasztalt személyzetnek), hibás (becslések szerint 5-15%-os árpontossági problémák a tipikus kiskereskedelemben), anyag- és nyomtatási fogyóeszközök költségei, korlátozott lehetőség a gyors árváltoztatás végrehajtására, környezeti hulladék a címke ártalmatlanításából.

Költségszerkezet: Címketartók egyenként 0,10 -0,50 USD; papírcímkék egyenként 0,01-0,05 USD; A folyamatos munkaerő- és anyagköltségek általában 2-4 éven belül meghaladják az ESL életciklus-költségeit a nagy frissítési gyakoriságú alkalmazások esetében.

Optimális alkalmazások: Nagyon kicsi kiskereskedelmi tevékenységek, ahol elhanyagolható a munkaerőköltség (tulajdonos-üzletek), rendkívül alacsony frissítési gyakoriságú környezetek, ideiglenes vagy felugró kiskereskedelem, ahol nem indokolt az infrastrukturális beruházás, szokatlan fizikai formátumokat igénylő alkalmazások, amelyek nem érhetők el az elektronikus lehetőségek között.

Technológia kiválasztási keretrendszer

A megjelenítési technológia kiválasztására vonatkozó döntési kritériumok több tényezőt foglalnak magukban, amelyeket az alkalmazási prioritásoknak megfelelően súlyozni kell:

Frissítési gyakoriságerősen befolyásolja a technológia kiválasztását. A hetinél kevesebb frissítéssel rendelkező alkalmazások ritkán indokolják az ESL-befektetést; a papírcímkék gazdaságosak maradnak. A napi frissítéssel rendelkező alkalmazások 2-3 éven belül elérik az ESL megtérülését. A napi többszöri frissítéssel rendelkező alkalmazások erősen előnyben részesítik az ESL gazdaságosságát.

A tartalom összetettségebefolyásolja a technológiaválasztást. A tiszta numerikus árkijelző a legalacsonyabb költséggel tudja használni a szegmens LCD-t. Az árak plusz korlátozott szöveg (terméknevek, egységár) megfelelnek az e-papír ESL-nek. A gazdag grafikai tartalomhoz vagy videóhoz LCD szükséges a magasabb energiaköltségek ellenére.

Környezeti feltételekkorlátozza az opciókat. A magas környezeti fény (kültéri, ablakok, fényes kiskereskedelmi világítás) kedvez az e-papír tükröződő kijelzőjének. A szabályozott megvilágítású környezetek hatékonyan tudják használni az LCD-t. Az extrém hőmérsékletek (hűtött, kültéri) megfelelő panelbesorolást igényelnek, függetlenül a technológia megválasztásától.

Energiainfrastruktúra elérhetőségegyakran meghatározza a megvalósíthatóságot. Azok a helyek, ahol nem áll rendelkezésre áram, vagy ahol a működési energia rendkívül drága lenne, alapvetően az akkumulátoros{1}}ESL-t írják elő. Azok a helyek, ahol az energiaellátási infrastruktúra már kiépült (-a polcvilágítási áramkörök felett), fontolóra vehetik az LCD-kijelzők opcióit.

Teljes tulajdonlási költség elemzésemérlegelnie kell:

Ezek a számok jelentősen eltérnek a helyi munkaerőköltségektől, a frissítési gyakoriságtól és a telepítési léptéktől függően. A számítás jellemzően az ESL-t részesíti előnyben a heti 1-2-nél nagyobb frissítési gyakoriság esetén a fejlett gazdaságú munkaerőpiacokon.

Hibrid bevezetési stratégiák

Kevés kiskereskedő alkalmaz egyetlen megjelenítési technológiát az összes alkalmazásban. A hibrid stratégiák a technológiát az alkalmazási követelményekhez igazítják egyetlen kiskereskedelmi környezetben:

E-papír az árért, LCD a promócióhozESL-t használ a rutin árképzéshez az egész üzletben, miközben LCD-képernyőket helyez el a végsapkákon, a pénztári területeken és a promóciós hot spotokon, ahol a videóképesség és a nagy fényerő vonzza a vásárlók figyelmét. Ez a megközelítés megragadja az ESL hatékonyságának előnyeit a címkék nagy részénél, miközben megőrzi a promóciós rugalmasságot ott, ahol ez a legfontosabb.

Szegmens LCD az árért, e{0}}papír információértolcsó szegmensmegjelenítőket alkalmaz a tisztán numerikus árképzés érdekében, miközben nagyobb e-papír kijelzőket használ a részletes termékinformációkhoz, ahol a tartalom összetettsége indokolja a költségprémiumot. Ez a megközelítés minimalizálja a nagy mennyiségű alapcímkék költségeit, miközben lehetővé teszi a gazdag információ megjelenítését ott, ahol az ügyfelek értéke indokolja a befektetést.

Hőmérséklet{0}}zóna technológiai egyeztetéseszabványos ESL-t alkalmaz a környezeti kiskereskedelmi területeken, miközben széles{0}}hőmérsékletű változatokat használ a hűtött zónákban, és potenciálisan keményebb szegmensű kijelzőket választ a fagyasztórészekben, ahol még a széles-hőmérsékletű e-papír teljesítménye is marginális. A technológia kiválasztása a környezetvédelmi követelményeket követi, nem pedig egységes előírásokat.

A megfelelő infrastruktúra-méretezésehasználhatja az ESL-t teljes hálózati infrastruktúrával a nagy{0}}formátumú üzletekben, miközben önálló szegmenskijelzőket vagy akár papírcímkéket helyez el kisebb formátumú üzletekben, ahol az infrastrukturális beruházások nem gazdaságosak. A technológia kiválasztása a műszaki követelmények mellett a telepítési léptéket is figyelembe veszi.

Feltörekvő technológiák

Nagy sebességű{0}}EPD-kutatás

A laboratóriumi bemutatókat sikerült elérni75 Hz-es frissítési gyakoriságaz LCD-területet megközelítő e-papírpaneleken-. Ezek a bemutatók az ipari konferenciákon valóban lenyűgözőek, de a gyártási bevezetés távoli marad.

A kulcsfontosságú alaptechnológiák közé tartozikfolyadékkristályos adalékokamelyek az elektroforetikus folyadékot visszaáramlási hatásokat kiváltó vegyületekkel dobolják. A kutatási cikkek 2,8-szoros sebességnövekedésről számolnak be, miközben a hajtási feszültséget 50%-kal csökkentik.Vékony-fólia elülső-sík laminátumokcsökkenti a részecskevándorlási távolságot.Új nanorészecske-készítményekoptimalizálja a felületi töltési jellemzőket és csökkenti a hidrodinamikai sugarat. Ésgépi tanulás-optimalizált hullámforma generálásavalós időben{0}} alkalmazkodik az állapot- és környezeti feltételekhez.

Ezek a technológiák fejlesztés alatt állnak. A gyártási ESL termékek laboratóriumi eredmények alapján történő megadása nem tanácsos.

Színes E{0}}Paper Evolution

E Ink Gallery 3technológia megmutatja, merre tart a színes EPD. A fekete/fehér frissítési érték csökkent350 ms, az előző generációk 2000 ms-hoz képest. Gyors színmód eltalál500 ms. Normál szín mód fut750-1000 ms. A legjobb minőségű színmódra továbbra is szükség van1500 ms.

A színes EPD a kiválasztott alkalmazásoknál „alig használható” helyett „gyakorlatilag életképes” lesz. Folyamatos javulás várható, de a monokróm az alapvető részecskefizikai különbségek miatt a végtelenségig megőrzi a sebesség és teljesítmény előnyeit.

Rendszertervezési teljesítményspecifikációk

Minimális életképes specifikációk

A kiskereskedelmi polcok általános címkézésekor ezek a számok az emeletet jelölik:

Frissítési idő2000 ms-nak vagy jobbnak kell lennie globális módban, 500 ms-nak vagy jobbnak részleges módban.Kontraszt aránymeg kell haladnia a 8:1 arányt.Felbontásel kell érnie legalább a 100 DPI-t.Betekintési szög170 fokos vagy szélesebbnek kell lennie.Működési hőmérséklet tartomány0 és 40 fok között kell lennie.Az akkumulátor élettartamanapi 2 frissítésnél meg kell haladnia az 5 évet.

Továbbfejlesztett specifikációk

Az igényes alkalmazásoknál-gyakori frissítések, hűtőtárolók, promóciós tartalom-szigorítják a specifikációkat:

Frissítési időel kell érnie az 1000 ms-ot globális, a 300 ms-ot részlegesen.Kontraszt aránymeg kell haladnia a 12:1 arányt.Felbontásel kell érnie a 120 DPI-t vagy magasabbat.Színes képesség(3-4 szín) aktuálissá válik.Működési hőmérséklet tartomány-25 foktól 50 fokig terjednie kell.Az akkumulátor élettartamameg kell haladnia a 3 évet napi 4 frissítés mellett.

Specifikáció érvényesítése

A szállító specifikációit reális körülmények között kell ellenőrizni. Ez nem opcionális,-jelentős eltérések tapasztalhatók az adatlapok követelései és a termelési teljesítmény között.

Tesztelje a frissítési időt minimális és maximális üzemi hőmérsékleten, ne csak szobahőmérsékleten. Erősítse meg a kontrasztarányt a tényleges bolti fényviszonyok mellett, ne laboratóriumi megvilágítás mellett. Érvényesítse az akkumulátor-üzemidőre vonatkozó előrejelzéseket a tervezett frissítési gyakorisággal és tartalomtípussal,-a szolgáltatói előrejelzések általában a legjobb eseteket feltételezik. A hálózati architektúra megfelelő méretezésének biztosítása érdekében ellenőrizze a rendszerszintű frissítési késleltetést a célcímkeszámmal.

A technológia és az alkalmazás összehangolása

Az elektronikus polccímke-technológia kiválasztása végső soron a képességeknek a követelményekhez való igazításán múlik. Az elektroforetikus kijelzők fizikája határozott határokat állít fel-a frissítési gyakoriság, a hőmérséklet-érzékenység és a szellemképes viselkedés-, amelyeket semmiféle optimalizálás nem lép át. E határok megértése lehetővé teszi a valósághű rendszertervezést és a megfelelő technológia kiválasztását.

Azoknál a telepítéseknél, ahol a megszorítások megfelelnek az alkalmazásnak, -mérsékelt frissítési gyakoriság, környezeti hőmérsékletű működés, ár-központú tartalom-, az ESL lenyűgöző értéket biztosít a munkaerő kiiktatása, az árképzés pontosságának javítása és a működési rugalmasság révén. Az ESL-korlátozások ellen küzdő alkalmazások esetén a -magas-frekvenciás frissítések, az extrém hőmérsékletek, a multimédiás tartalom-alternatív technológiák vagy a hibrid megközelítések megfelelőbbnek bizonyulhatnak.

A technológia folyamatosan fejlődik. A frissítési gyakoriság fokozatosan javul. Bővül a színképesség. A hőmérsékleti tartományok kiszélesednek. De az alapvető fizika megmarad. Az ESL sikeres telepítéséhez ezeken a megszorításokon belül kell dolgozni, nem pedig úgy, mintha nem léteznének.
