Testreszabhat egy átlátszó LED-képernyőt?

Igen. De nem ez a lényeg.

A "testreszabás" az átlátszó LED-képernyők iparában marketing hívószó. Nyissa meg bármelyik gyártó webhelyét, és látni fogja a „testreszabás elérhető”, „az Ön igényeire szabott”, „egyablakos testreszabási szolgáltatás” feliratokat. Ez illúziót kelt: mintha bármilyen forma, méret vagy hatás előállítható volna.

Az ún

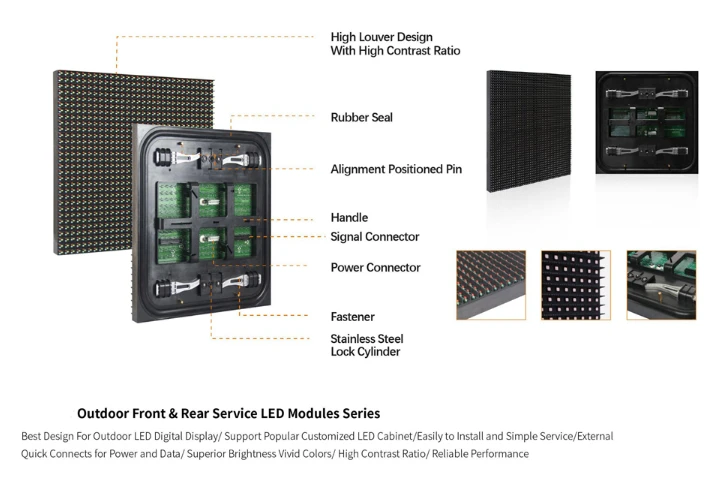

Az átlátszó LED-képernyő alapegysége a modul{0}}jellemzően szabványos darabjai, amelyek mérete 500 mm × 500 mm vagy 1000 mm × 500 mm. 3m×2m-es képernyő? Vegyünk 6 modult, és rakjuk össze őket. 5m×3 m? Rakd össze 15.

Valódi testreszabás-nem-szabványos modulméretek, szabálytalan vágások, speciális görbületek-a legtöbb gyártó egyszerűen nem akarja ezt megtenni, különben olyan árat adnak meg, amely elriasztja az elfogadást. Miért? Mert a „testreszabás” a gyártásban új formákat, gyártósor-beállításokat, egyedi minőségellenőrzéseket,{4}}minden költséget jelent. Az átlátszó LED-képernyő margóit pedig már szorítják; a gyártókat nem ösztönzik különleges követelmények teljesítésére.

Mit jelent valójában a „testreszabás” (tehát az értékesítés nem tud átverni)

Méret-Testreszabható, de rácsban

Az átlátszó képernyőméretek a modulméretek egész számú többszörösei. Általános modulspecifikációk: 500×500mm, 500×1000mm, 1000×500mm, 1000×1000mm. 3.5 méter széles? Nem létezik,{10}}vagy 3 méter, vagy 4 méter{13}} méter magas? 2,5 méter vagy 3 méter{16}}válassz egyet.

Egyes gyártók „kivágott modulokat” készíthetnek a nem{0}}szabványos méretek eléréséhez, de ez egyedi nyomtatott áramköri lapokat, új formákat jelent 30-50%-os költségnövekedéssel, és 2-4 héttel hosszabb átfutási időt. Hogy megéri-e, számolni kell.

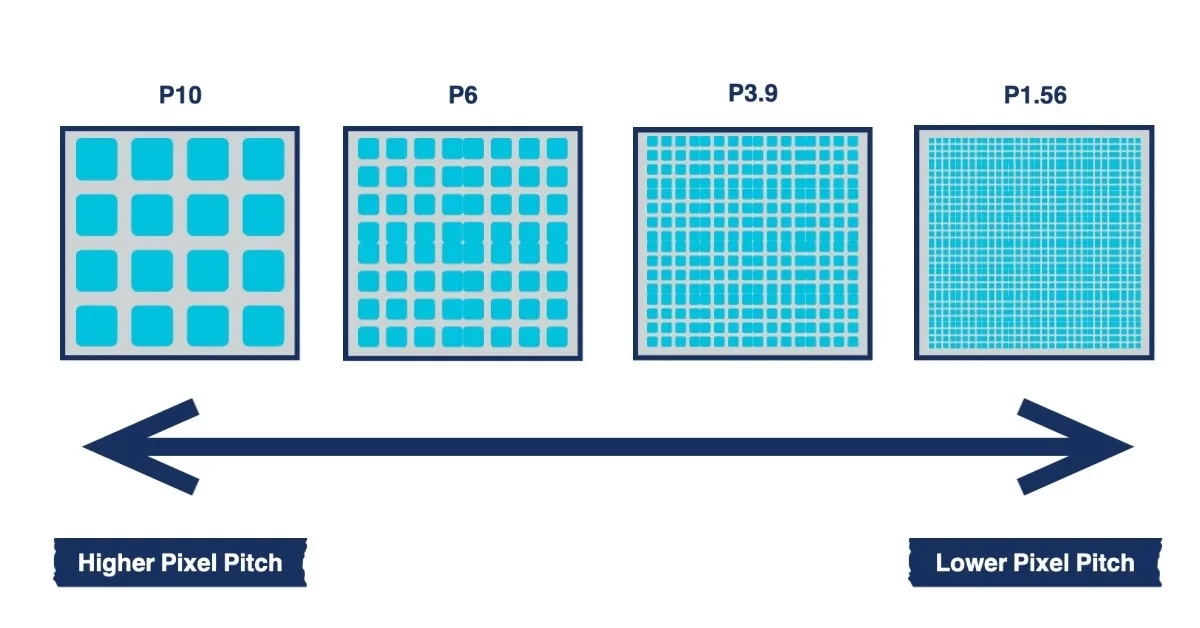

Pixel Pitch{0}}Az alapvető választás

P3.9, P7.8, P10, P15, P20... Ez a paraméter közvetlenül meghatározza a tisztaság, az átláthatóság és az ár közötti egyensúlyt.

A P3.9 3-6 méteres megtekintéshez működik, 55-65%-os átlátszóságot biztosít, a legtöbb költséggel. A P7.8 6-12 méterig illik, átlátszóság 65-75%-ig, középkategóriás ár. A P10 10+ méteres távolságra való, 70-80%-ban átlátszó, kedvezőbb árú. P15 és P20? Ezek óriásplakátokhoz valók - 15-30 méteres betekintési távolság, 75-85% átlátszóság, legolcsóbb lehetőség.

A kisebb pixeltávolság nem mindig jobb,{0}}minél jobb, ha megfelel a látótávolságnak. A bevásárlóközpontok átriumai, kültéri függönyfalai, közeli ablakok-kijelzői-a követelmények teljesen mások.

Fényerő-Nagy különbség a beltéri és a kültéri között

Beltéri használat: 800-2000 nit elég. Kültéri vagy közvetlen napfény: legalább 4000-6000 nit, különben napközben semmi sem látszik.

A fényerő testreszabható, de a nagyobb fényerő nagyobb energiafogyasztást, több hőt és magasabb árat jelent. Kérdezze meg a gyártót, hogy „csúcsfényerőt” vagy „tartós működési fényerőt” említ-e,-egyes gyártók olyan csúcsértékeket adnak meg, amelyek folyamatos használat közben nem tarthatók fenn.

Ezt hogy szereled fel?

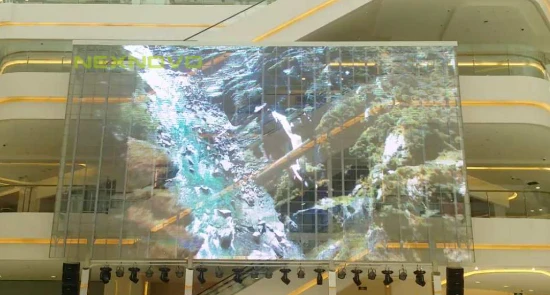

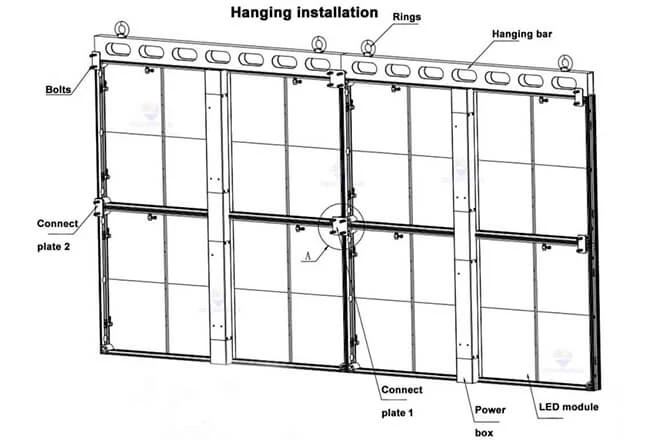

A felülről lógó bevásárlóközpontok átriumai és színpadi kulisszák. A földön-álló vagy egymásra rakott öltönyök időszakos kiállításokhoz valók. A felületre-szerelt vagy beágyazott-üvegfüggönyfalak belsejébe erősített-a leggyakoribb építészeti alkalmazás. A független konzoltámlással felszerelt oszlop{7}} kültéri reklámozáshoz használható.

A beépítési mód meghatározza a modul karbantartási irányát (elülső karbantartás vagy hátsó karbantartás), a tartozékok kiválasztását, sőt maguknak a moduloknak a szerkezeti felépítését is. Ezt rendelés előtt kell eldönteni-nem jött rá a telepítés során.

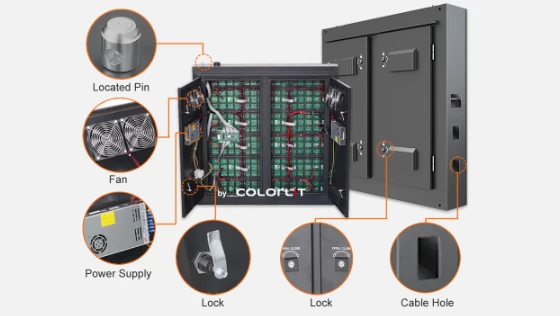

Karbantartás elöl vagy hátul? Ha félreérted, falakat döntesz le

A hátsó karbantartás a modulok hátulról történő eltávolítását jelenti. Legalább 50 cm helyet igényel a képernyő mögött. Alacsonyabb költség. Az elülső karbantartás a modulok elölről történő eltávolítását jelenti. Alkalmas falra szerelhető-telepítésekhez, amelyek mögött nincs hely, bonyolultabb modulszerkezet, 10-20%-kal magasabb költség.

Rossz karbantartási módot választ, és előfordulhat, hogy egy teljes falat le kell bontani csak egy modul cseréjéhez.

Vezérlőrendszer-Kerülje a bezáródást-

A neves gyártók választási lehetőséget adnak: saját vezérlőrendszerüket használják, vagy ipari{0}}szabványos rendszereket (NovaStar, Colorlight, Linsn).

Javaslat: válasszon univerzális rendszert. A védett rendszerek béklyók. A jövőbeni frissítések és karbantartások az ő kegyükben lesznek.

Védelmi besorolás-A forgatókönyvtől függ

Száraz beltéri környezet: IP30-IP40 elegendő. Beltéri nedves vagy vízgőz: IP54. Félig-kültéri vagy teljes kültéri: IP65 vagy magasabb. A védelmi besorolás minden szintje 5-15%-kal növeli az árat. Ne dolgozzon túl, de ne végezzen alultervezést, és a képernyőt sem teszi tönkre a víz.

Megjelenés részletei-Állítható, de korlátozott

A keret színe (fekete/fehér/ezüst/szürke), a LED-szalag színe, a tápdoboz helyzete{0}}a legtöbb gyártó ezt el tudja fogadni.

De az elvárásoknak korlátozottnak kell lenniük: a LED chipek színei, a csík szélessége, a modulvastagság{0}}ezek szabványosak. Hacsak a mennyiség nem elég nagy ahhoz, hogy indokolttá tegye a dedikált gyártósort, nincs lehetőség rajtuk változtatni.

Az úgynevezett „testreszabás” 80%-ban a rögzített opciókon belüli kombinációk létrehozásáról szól. Ismerje meg a megfelelő pixelosztást, fényerőt, méretet, telepítési módot, karbantartási módot, vezérlőrendszert és védelmi besorolást-a képernyő személyre szabott-. Tévedje meg őket, és a "speciális formákra" költött pénz nem fogja megmenteni. A maradék 20%? Vagy felháborítóan drága, vagy egyszerűen nem fogadják el.

Az átláthatósági átverés

Az átlátszó LED-képernyők alapvető értékesítési pontja az "átlátszóság". De ennek az iparágnak az átláthatóság címkézése káosz.

Amikor egy gyártó azt mondja, hogy 80%-os átláthatóság, hogyan kapta ezt a számot? Egyesek a LED-szalagok közötti hézagok és a teljes terület arányát mérik,{1}}ez a geometriai átlátszóság. Egyesek a tényleges fényáteresztést,{3}}az optikai átlátszóságot mérik. Egyesek teljesen kizárják a keretet, a tápegységet és a kábeleket, és csak a legátlátszóbb területet mérik. Vannak, akik még az „elméleti átláthatóságot” is idézik, amelyet a tényleges termék nem tud elérni. Nincs egységes szabvány,{7}}a számok a gyártó döntésétől függenek.

A nagy átlátszóság vékonyabb LED szalagokat, nagyobb távolságot, kevesebb LED chipet jelent. A kevesebb LED chip alacsonyabb fényerőt, ritkább pixeleket jelent. Álljon 3 méterre a P10 képernyőtől 85%-os átlátszósággal, és a kép szétszórt{5}}a képpontok jól láthatók. Ez nem egy "képernyő", hanem izzó pontok sorai.

Tehát amikor egy gyártó "90%-os átlátszósággal" büszkélkedhet, a következő kérdéseket kell feltenni: mi a pixelsűrűség? Mi a tényleges fényerő? Milyen látótávolság? Ha ezek nem tisztázódnak, a szerződés aláírása után megbánás következik.

Sok projekthiba pontosan ebből fakad: az ügyfelet lenyűgözte a „nagy átláthatóság”, de a telepítés után rájött, hogy a tartalom nappal láthatatlan, éjszaka pedig túlságosan csillogó. Átlátszó, igen,-de a képernyő funkcióinak fele tönkrement.

Felejtse el a "Testreszabást"-Kezdje a látási távolsággal

Ahelyett, hogy azon gondolkodna, hogy „testreszabható-e”, találjon ki egy dolgot: mi a látótávolság? Ez határozza meg a pixelmagasságot. A pixelosztás határozza meg a költségeket, az átláthatóságot és a megjelenítési minőséget{1}}szinte mindent.

A számítás egyszerű: Minimális látótávolság (méter) ≈ Pixelosztás (milliméter)

A P3.9 képernyő jól működik 4 méteren belüli megtekintéshez. A P10 képernyő csak 10+ méter távolságból jön össze. A P20-as képernyő a több tucat méterrel távolabbi nézők számára készült. Válassza ki a rossz pixelosztást, és semmi pénz nem fogja megtakarítani.

Íme, amit újra és újra láttam: P10-es vagy akár P16-os átlátszó képernyőkkel ellátott bevásárlóközpontok ablakai, a tulajdonosok rossz eredményekre panaszkodnak. Az ablak betekintési távolsága mindössze 2-3 méter-egy P10-nél, ahol a pixelek nagyobbak, mint a hüvelykujj, és várhatóan jól fog kinézni? De a P10 olcsó megtakarított pénz, tönkretette a hatást.

A „testreszabás” valódi jelentése nem az, hogy a gyártó készítsen valami furcsa,{0}}formájú képernyőt-, hanem az, hogy megtalálja az egyensúlyi pontot a pixelosztás, az átlátszóság, a fényerő és a költségvetés között, amely a legjobban illik a forgatókönyvhöz. Ehhez szakmai mérlegelés szükséges, nem kell kitölteni egy követelménylapot és árajánlatokat várni.

Az ívelt képernyők lenyűgözőek a kiállításokon. A Real Projectsben ezek egy rémálom.

Ívelt, hengeres, hullám-alakú, gömb alakú-ezek a legszembetűnőbb- dolgok a kiállításokon, és amit a gyártók előszeretettel mutatnak be „testreszabási lehetőségükként”.

De valós projektekben a szabálytalan képernyőknek sokkal több buktatója van, mint a lapos képernyőknek.

A költségek nem lineárisan{0}}növekednek, hanem exponenciálisan. Egy azonos területű ívelt képernyő 2-3-szor annyiba kerülhet, mint egy lapos képernyő, mert rugalmas PCB-ket vagy kis méretű modul-összeállítást igényel, alacsony hozamú és összetett folyamatokkal.

A görbületnek fizikai határai vannak. Lehet, hogy a gyártó azt mondja, hogy "meg tudjuk csinálni ívelt", de mi a minimális hajlítási sugár? A szabványos termékek határértéke 500-1000 mm körül van. Feszesebb ívet szeretne? A LED chipek leesnek, a PCB-k megrepednek.

Van egy másik probléma, amelyet sokan nem vesznek figyelembe: az íves felületeken a varratok felnagyítva vannak. A lapos képernyők modulvarrásai úgy szabályozhatók, hogy szabad szemmel szinte láthatatlanok legyenek. Az ívelt felületeken azonban a modulok szögben találkoznak, így a varratok nyilvánvalóvá válnak,-különösen a sötét jeleneteknél, ahol látható fekete vonalak jelennek meg.

Aztán ott van a karbantartás. Ha egy modul meghibásodik egy lapos képernyőn, távolítsa el, és cserélje ki-percekbe telik. Az ívelt képernyőmodulok egyedi szögben készülnek. Az egyik cseréje azt jelentheti, hogy meg kell várni, amíg a gyártó újra gyártja. Mi van, ha megszűnik?

Szabálytalan képernyők készíthetők. De hacsak a forgatókönyv valóban nem követeli meg a szabálytalan formát a hatás eléréséhez, a lapos képernyők előnyösebbek. Olcsóbb, stabilabb, könnyebben karbantartható.

Hová kerül valójában a pénz (és hol kapsz feljegyzést)

Ennek az iparágnak a profitstruktúrájának megértése megmutatja, hogy a felárak hol vannak idézőjelben.

Az átlátszó LED-képernyők legnagyobb költségeleme a LED chip, amely a teljes költség 30-40%-át teszi ki. A chipgyártók (Sanan, Changelight, Epistar) upstream, 15-25%-os bruttó haszonkulccsal, ezek az árak viszonylag átláthatóak.

A csomagolás-a chipeket LED-gyöngyökké alakítva-15-20%-ot tesz ki. Az olyan cégek, mint a Nationstar és az MLS kezelik ezt, 10-20%-os bruttó haszonkulccsal.

A legnagyobb haszon a képernyőgyártásban és a rendszerintegrációban{0}}20-40%-os bruttó haszonkulcs. Itt van a legtöbb jelölés is.

A kapott árajánlat 2-3 rétegen haladhatott át a gyártótól a végfelhasználóig: gyártó → regionális forgalmazó → integrátor → végfelhasználó. Minden réteg 10-30%-ot ad hozzá. Ugyanaz a termék különböző csatornákon keresztül 50%-kal eltérhet az árban.

Van egy rejtett profitpont is: az irányítási rendszer. Sok gyártó szabadalmazott protokollokat használ,{1}}miután képernyőjét használták, vezérlőkártyáikat, szoftverüket és műszaki támogatásukat is használni kell. Későbbi karbantartások, frissítések-bármilyen árat is adnak, nincs más választás.

Hogyan kerüljük el a buktatókat? Próbáljon közvetlenül a képernyőgyártóktól beszerezni, a közvetítőket kihagyva. Ragaszkodjon az univerzális vezérlőrendszerekhez (a NovaStar, a Colorlight az ipari szabványok)-ne kerüljön bele a szabadalmaztatott rendszerekbe. Hasonlítson össze legalább három árajánlatot-, ha ugyanazon specifikációk árában jelentős eltérések mutatkoznak, valami vizsgálatot igényel.

A képernyő csak a fele az árnak. Komolyan.

Egy átlátszó LED-képernyő esetében maga a termék csak a teljes beruházás 50-60%-át teszi ki. Hová megy a többi?

Telepítő és támogató rendszerek.

Az átlátszó képernyők könnyűnek és vékonynak tűnnek, de nem könnyűek-8-15 kg négyzetméterenként. A 100 négyzetméteres üvegfüggönyfal átlátszó paravánokkal közel egy tonna plusz terhelést jelent. A meglévő függönyfalszerkezet bírja? Kell-e erősítés? Ezek nem a gyártó felelőssége – professzionális szerkezetmérnöki értékelésre van szükségük.

Az elektromosság egy másik kérdés. Az átlátszó képernyők 200-600 wattot fogyasztanak négyzetméterenként. 100 négyzetméteren ez 20-60 kilowatt. Megfelelő az elektromos elosztó rendszer? Szükség van-e dedikált elektromos vezetékekre?

Mi a helyzet a hőelvezetéssel? A LED-ek hőt termelnek, és az üvegfüggönyfalak nem lélegeznek. A képernyő és az üveg közötti tér nagyon felforrósodik, különösen a déli fekvésű-homlokzatokon nyáron. A hőleadás kezelése nélkül a képernyő élettartama jelentősen csökken.

Az építési koordináció is gondot okoz. Új épületeknél az átlátszó paravánokat előzetesen össze kell hangolni a függönyfal tervezésével. Felújítási projektek esetén a külső homlokzati munkákhoz engedélyekre lehet szükség. A kereskedelmi épületeknél azt is figyelembe kell venni, hogy az építkezés milyen hatással van az üzleti tevékenységre.

Ez az igazi „testreszabás”-nem egy képernyő személyre szabása, hanem egy teljes megoldás testreszabása. Azok a gyártók vagy integrátorok, akik mindezt figyelembe veszik, azok valódi szállítási képességgel rendelkeznek. Azok, akik csak a képernyőkről beszélnek a telepítés megvitatása nélkül, vagy várnak rá, hogy később külön díjat számítsanak fel, vagy azt tervezik, hogy a szállítás után eltűnnek.

A lényeg

A "testreszabás" szó az átlátszó LED-képernyőket mindenhatóvá teszi. De valójában ez egy kiforrott ipari termék világos műszaki határokkal és gazdasági elvekkel.

A gyártók segíthetnek megtalálni a megfelelő konfigurációt a megállapított műszaki kereteken belül. Amit a gyártók nem tehetnek, az az, hogy szembeszállnak a fizika törvényeivel.

Ahelyett, hogy azt kérdezné, hogy "testreszabható-e", inkább azt kérdezze, hogy "mire van szükség?" Számítsa ki a látótávolságot, a környezeti fényerőt, a telepítési feltételeket és a költségvetési korlátokat. Ha ezeket a korlátokat meghatároztuk, akkor természetesen megjelenik az optimális megoldás. A többi csak egy megbízható gyártó keresése a kivitelezésére.
